A mi tambien me jode, pero aqui por ejemplo no da error eso es lo que me extraña y justo hoy que monté un obc y aunque tengo el esquema en el pc queria comprobar algo ya que no me funciona el jodido obc...
Pues tengo ese esquema y aunque tengo todo como lo pone no funciona, es mas las luces del clima parpadean( luz acc, recirculacion aire y desempañar luna tras) , si pongo las luces se ilumina el obc pero no funciona si le doy a las teclas... Me harias un favor si comparas el esquema si lo tienes claro

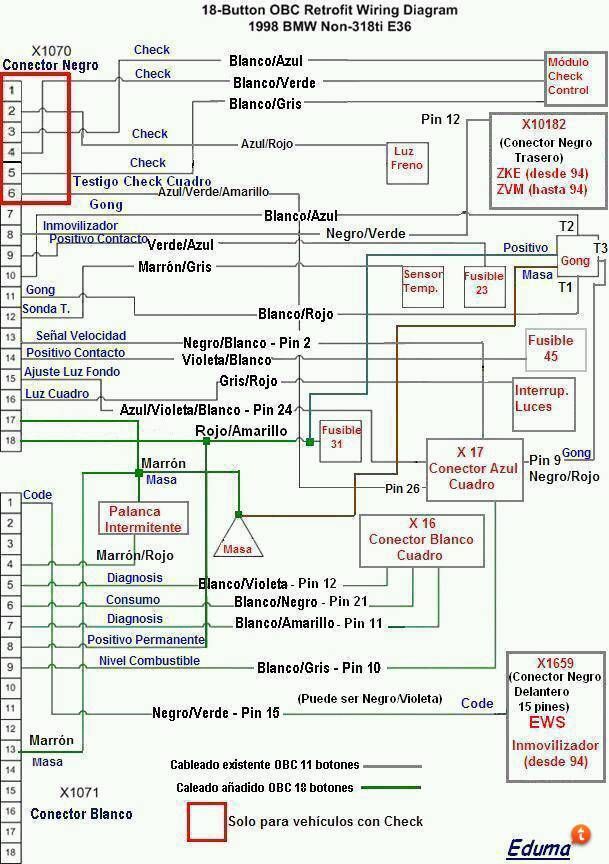

El pinado en ambos conectores es como sigue: Blanco OBC (X1071): 1.- Si tienes Alarma/Inmovilizador, conéctalo al pin 15 del EWS (módulo X1659) Si no llevas ese sistema (Anteriores al ´94) conéctalo a un cable Negro/Azul del lado del pasajero 2.- Libre 3.- Libre 4.- Cable para el cambio de menú desde la palanca de los intermitentes, cable Marrón/Rojo. 5.- Al pin nº 12 del conector Blanco del cuadro (X16), cable Blanco/Violeta. 6.- Al pin nº 21 conector Blanco del cuadro (X16), cable Blanco/Negro. 7.- Al pin nº 11 conector Blanco del cuadro (X16), cable Blanco/Amarillo. 8.- Cable de el pin 18 del Negro, fusible nº 31, cable Rojo/Amarillo (Positivo permanente). 9.- Al pin nº 10 del conector Azul del Cuadro (X17), cable Blanco/Gris. 13.- Cable del Pin 17 del Negro (Masa) 14.- Libre 15.- Libre 16.- Libre 17.- Libre 18.- Libre Negro OBC (X1070) 1.- Libre 2.- Para el check. Si tienes Check, llevará un cable, sino, no. Déjalo como esté 3.- Para el check. Si tienes Check, llevará un cable, sino, no. Déjalo como esté 4.- Para el check. Si tienes Check, llevará un cable, sino, no. Déjalo como esté. 5.- Para el check. Si tienes Check, llevará un cable, sino, no. Déjalo como esté 6.- Al pin 26 del conector Azul del cuadro (X17). Es la luz de Check. 7.- Libre 8.- Cable a la caja de fusibles en el compartimento motor donde lo conectarás a un cable Negro/Verde (ZVM)) (hasta el 94). En caso de tener módulo ZKE puedes conectar ese cable al pin nº 12 del conector negro del módulo (X10182) Este módulo va debajo de la guantera 9.- Cable al fusible nº 23, cable Verde/Azul, positivo con contacto. 10.- Gong, terminal T2, cable Blanco/Azul. 11.- Gong, terminal T1, cable Blanco/Rojo. 12.- Sensor de temperatura, cable Marrón/Gris. 13.- Al pin nº 2 del conector Azul del Cuadro (X17), cable Negro/Blanco. 14.- Cable al fusible nº 45, cable Violeta/Blanco, positivo con contacto 15.- Al pin nº 24 del conector Azul del Cuadro (X17), cable Azul/Violeta//Blanco. 16.- Interruptor de luz, cable Gris/Rojo.ces 17.- Libre 18.- Libre http://i293.photobucket.com/albums/mm55/blanquiylola/esu8yza7.jpg
Viene bien esa info, espero meterme al lío en breve, después de acabar con los elevalunas, que me están dejando la neurona sin energía... Yo tengo en casa un PDF, si lo necesitas te lo paso por mail, o si me decís como puedo ponerlo por aquí pues lo pongo para todos... SAludos..
Tenia el fusible 31 quemado( reloj&clima), ahora funciona a falta de ajustarle el consumo y desactivar el check yuhuuu ajajjjaja ya me extrañaba que no funcionara pk es el tercero que instalo Un saludo y gracias !
Joooooodo!!! Que bien queda!!!! A ver si me llega el mío prontitooo, que ganasssss... Otro a quien recurrir en caso de liarla, también está el compañero @Pepe Pótamo en ello, asique, no os sorprendais si os pregunto mil y una antes y durante la instalación de mío. Una duda... Al no tenerlo de origen, marca bien los consumos y demás? Te pregunto eso porque veo en la foto el consumo --,-??
La verdad que yo lo monte mas que nada para ver la temperatura y porque queda guay ajaja Lo del consumo ahora no te se decir pk aun no he echo ni 1 km pero en principio si montas un obc compatible con tu motor es decir de 4L o 6L tiene que ir bien, el consumo se puede ajustar desde el menu del obc pero tiene un limite y por ej si montas un obc de un M3 en un 318is nunca podras ajustarlo. El mio no se de que motorizacion es pero me da igual ya que yo hago la media a lo viejo, deposito lleno hago 100km y otra vez a llenar el deposito y eso no falla jeje, un saludo.
Yo hice el cambio hace tiempo, de reloj analógico a reloj digital + temperatura, por lo tanto, tengo algo de trabajo hecho. Mi intención es volver a empezar de cero para instalar el OBC, e intentar vender el otro módulo, con el cableado original completo, incluyendo el sensor de temperatura y el gong. A ver como viene el que tengo pedido, si viene completito lo hago así, sino pues ya aprovecho el cableado que tengo. SAludos..
Cada vez que veo un esquema electrico de un Obc doy gracias por que el mio ya lo llebe, vaya lio no tengo ni Put...idea jaja
Está activo, pero participa(escribe) poco, de hecho en un hilo que tengo abierto sobre elevalunas traseros en berlina me ha ayudado con una buena aportación de info, como siempre. El amo de los e36. SALudos..
Bien es cierto que si no hubiese sido por su esquema, yo no me hubiese metido en aquel berenjenal del que salí bien parado.
Traigo una duda compis, el gong cuando suena? ))) pues resulta que no suena si pongo limite de velocidad y la sobrepaso, tendria que sonar no?
En e31 si, suena si pones límite y lo sobrepasas.. En e36 obviamente no lo sé todavía. El módulo pequeño suena cuando la temperatura baja de 3 grados, y cuando pones alguna alarma a modo de recordatorio... SAludos..
Por aquí no se puede subir el pdf, pesa 4MB. Hay que joderse, con el trabajo que lleva subir todo, ahora otra vez.
