circuito placa motometer

[cobrety]

Saludos ,
He desmontado el cuadro de intrumentos de mi e30 m40 porque fallaba algo de los componentes del cuentakm. Me han desoldado un chip que une todos los componentes del velocimetro pero se han pasado y se han cargado parte de la placa. Intento conseguir una foto de la parte donde se vea las conexiones de las soldaduras de los 12 pines que tiene el chip ( es el itt uaf 2115). Algunas las tengo claras pero otras por la soldadura destrozada no consigo averiguarlo. He buscado en internet pero solo consigo fotos del Vdo. Os estaria agradecido porque ahora mismo no me funciona ni velocimetro ni cuentakm.
Gracias



[tuki]

Saludos ,
He desmontado el cuadro de intrumentos de mi e30 m40 porque fallaba algo de los componentes del cuentakm. Me han desoldado un chip que une todos los componentes del velocimetro pero se han pasado y se han cargado parte de la placa. Intento conseguir una foto de la parte donde se vea las conexiones de las soldaduras de los 12 pines que tiene el chip ( es el itt uaf 2115). Algunas las tengo claras pero otras por la soldadura destrozada no consigo averiguarlo. He buscado en internet pero solo consigo fotos del Vdo. Os estaria agradecido porque ahora mismo no me funciona ni velocimetro ni cuentakm.
Gracias

Yo tengo VDO, no te puedo ayudar... pero si te fallaba el cuentakilómetros... no había que hacer nada de soldadura, solo era cambiar los piñones que se rompen (en todos los cuadros de bmw de esa época, y algunos de mercedes, digo algunos porque no se si todos).



[cobrety]

Gracias de todas formas, el vdo no me vale. Cambiamos los piñones y aun asi no funcionaba, por eso fue lo de probar cambiar el chip y revisar que los condensadores funcionaran. Efectivamente los piñones en estos modelo sse fundian solos.



[Ebid]

Saludos ,
He desmontado el cuadro de intrumentos de mi e30 m40 porque fallaba algo de los componentes del cuentakm. Me han desoldado un chip que une todos los componentes del velocimetro pero se han pasado y se han cargado parte de la placa. Intento conseguir una foto de la parte donde se vea las conexiones de las soldaduras de los 12 pines que tiene el chip ( es el itt uaf 2115). Algunas las tengo claras pero otras por la soldadura destrozada no consigo averiguarlo. He buscado en internet pero solo consigo fotos del Vdo. Os estaria agradecido porque ahora mismo no me funciona ni velocimetro ni cuentakm.
Gracias

En lo que pides no te puedo ayudar, pero está disponible la hoja de datos del UAF2115, que trae circuitos de aplicación como ejemplos, indicando que función está asignada a cada pin. Eso te debería permitir reconstruir las pistas dañadas en base a donde conectan.

https://datasheetspdf.com/pdf-file/489248/ITT/UAF2115/1



[tuki]

Gracias de todas formas, el vdo no me vale. Cambiamos los piñones y aun asi no funcionaba, por eso fue lo de probar cambiar el chip y revisar que los condensadores funcionaran. Efectivamente los piñones en estos modelo sse fundian solos.

Ya, ya se que el VDO no te vale, por eso decía que no te puedo ayudar (a pesar de contestar).

Si ya habías cambiado los piñones... sería el motor paso a paso? Yo tenía entendido que si solo te fallaba el cuentakilómetros, no era tema de placa, ya que en ese caso fallaría a la vez el velocímetro (como te pasa ahora). Pero si antes no te pasaba, pudo ser al desmontar y toquetear?



[cobrety]

gracias a los dos, el datasheet ya lo tenia bajado y traducido para intentar si podia conseguirlo con el. Pero aun con el diagrama hay algunos que no consigo saber donde van en la placa, y supongo que con que alguno lo ponga mal, el velocimetro no hara su funcion que es lo que creo que me pasa ahora. He encontrado una foto de un vendedor de Ebay, pero es tan pequeña que no consigo apreciar el circuito. Seguire esperando si alguien de casualidad tiene alguna foto.
TUKI:el fallo del velocimetro fue al trastear las soldaduras eso seguro, alguna que no hemos puesto bien.



[QTPTN]

Si pones una foto de tu placa miro a ver si alguno de los cuadros que tengo por casa vale y te hago la foto.



[cobrety]

Hola. Esta es mi placa. Modeloo motometer 647 004 1010. Yo quiero la parte de atras donde se ven todas las lineas de soldaduras. Si las tuvieras estaria agradecido. Haber si hay suerte y tienes este modelo. Gracias
imagen https://postimg.cc/wtfSCfcP



[QTPTN]

Mira a ver si estas te valen



[cobrety]

Ostras muchas gracias company QTPTN. Además el mismo modelo. Me van perfectas.Ahora tocara reparar soldaduras. Haber si hay suerte. Gracias. Saludos



[Curritel]

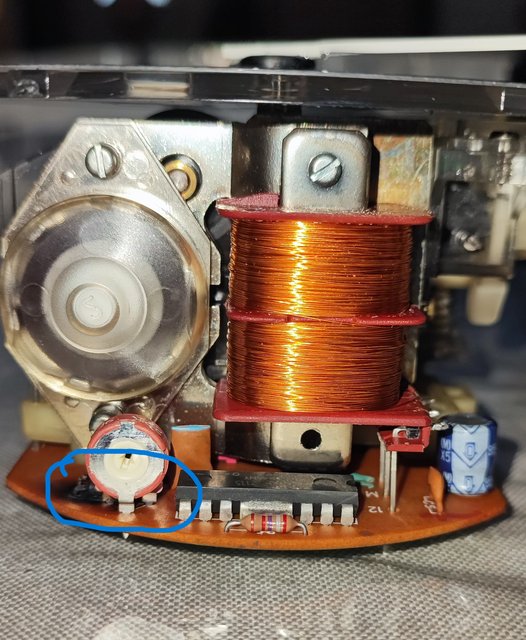

Buenas noches, yo tengo un problema parecido pero para solucionarlo necesito la foto del lado contrario porque tengo carbonizadas dos resistencias, creo yo, al menos una seguro que es resistencia, que estan detras de un potenciometro que hay al lado de ese IC. Si alguien puede pasarmela o subirla meserviria para saber los valores del repuesto.
Gracias



[Curritel]

Son las que estan detras del potenciometro. Gracias
