Duda ¿Cómo poner radio en BMW Serie 1 e81?

[Pablo Gutiérrez]

Buenos días, hace unos días me compre una radio Kenwood KMM-BT309, el caso es que cuando fui a instalarla el cable que me venía con la radio no me valía para el coche ya que es de 16 pin y el cable que necesito es el ISO a BMW de 40 pin (creo).
Quería saber si alguien que la haya cambiado también me dijera como lo ha hecho y donde ha comprado el cable ISO ya que por más que busco en el foro y en internet no doy con el cable. He comprado uno que si que encaja en el coche pero ahora la parte que va a la radio no encaja. Alomejor hay que empalmar cables y por eso no doy con ello.
Adjunto el enlace al cable que he comprado y que no me vale porque la clavija que va a la radio no vale:
https://www.amazon.es/dp/B0BWRTMG19?psc=1&ref=ppx_yo2ov_dt_b_product_details

También he comprado el adaptador para meter la radio, el cual hay que recortarlo un poco ya que no ajusta bien del todo.

Cualquier cosa me decís y gracias.



[Indyber]

Ese que has puesto es para VAG, necesitas uno para BMW…

Este por ejemplo pone que es válido para todos los BMW hasta 2001:

https://amzn.eu/d/dI7D3gE

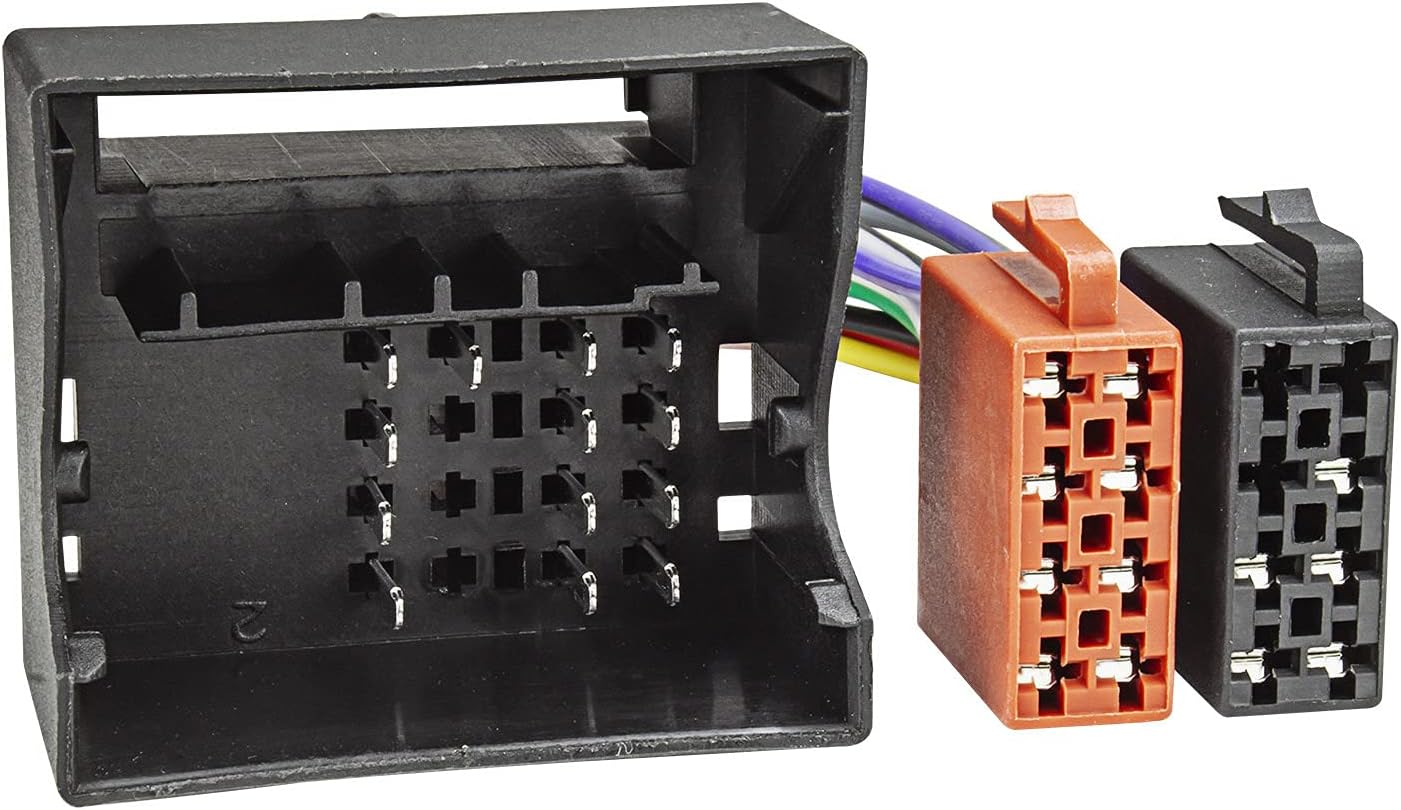

Algo así para tu coche….este pone a partir de 2002:

https://amzn.eu/d/0ODzGeD



[Pablo Gutiérrez]

Ese que has puesto es para VAG, necesitas uno para BMW…

Este por ejemplo pone que es válido para todos los BMW hasta 2001:

https://amzn.eu/d/dI7D3gE

Algo así para tu coche….este pone a partir de 2002:

https://amzn.eu/d/0ODzGeD

Muchas gracias por la respuesta.
El segundo me valdría pero los dos conectores pequeños negro y naranja donde van. Porque en la radio eso no entra se supone que solo es uno como en el enlace que he pasado.



[Eduma]

Muchas gracias por la respuesta.
El segundo me valdría pero los dos conectores pequeños negro y naranja donde van. Porque en la radio eso no entra se supone que solo es uno como en el enlace que he pasado.

Los conectores negro y naranja son los conectores ISO que van a la radio nueva.



[Indyber]

Muchas gracias por la respuesta.
El segundo me valdría pero los dos conectores pequeños negro y naranja donde van. Porque en la radio eso no entra se supone que solo es uno como en el enlace que he pasado.

Si el conector que te comenta @Eduma no vale a tu radio necesitarías algo así (adaptador de ISO a Kenwood):

https://amzn.eu/d/dwskhZr



[Pablo Gutiérrez]

Si el conector que te comenta @Eduma no vale a tu radio necesitarías algo así (adaptador de ISO a Kenwood):

https://amzn.eu/d/dwskhZr

Lo siento pero soy nulo en esto.


Entonces por lo que entiendo, tengo que comprar el cable que me ha pasado @Indyber y luego comprar el cable que me has pasado tu para que encaje y ya del cable que me has pasado tu a mi radio ya que solo trae para conectar esto

.

De todas formas el cable que me has pasado tu no me valdría ya que en mi radio no entra pero creo que lo he entendido.

Si no es así y me lo puedes explicar te lo agradezco.



[Eduma]

Lo siento pero soy nulo en esto.


Entonces por lo que entiendo, tengo que comprar el cable que me ha pasado @Indyber y luego comprar el cable que me has pasado tu para que encaje y ya del cable que me has pasado tu a mi radio ya que solo trae para conectar esto

.

De todas formas el cable que me has pasado tu no me valdría ya que en mi radio no entra pero creo que lo he entendido.

Si no es así y me lo puedes explicar te lo agradezco.

La imagen que te he puesto es del manual de usuario del Kenwood que has comprado y te he marcado el conector donde tienes que enchufar los conectores negro y naranja, no tiene más misterio.



[Pablo Gutiérrez]

La imagen que te he puesto es del manual de usuario del Kenwood que has comprado y te he marcado el conector donde tienes que enchufar los conectores negro y naranja, no tiene más misterio.

Ya pero para ello tendré tendré comprar donde enganchar los conectores naranja y negro porque eso no lo puedo enganchar en ningún sitio ni en el coche ni en la radio.



[Eduma]

Ya pero para ello tendré tendré comprar donde enganchar los conectores naranja y negro porque eso no lo puedo enganchar en ningún sitio ni en el coche ni en la radio.

j*der, lo tienes que conectar en el cable que te viene con la radio, el que te he marcado con un círculo rojo.



[Eduma]

El cable que necesitas para adaptarlo es el que te ha puesto @Indyber.

https://www.amazon.es/dp/B00N989PV0?starsLeft=1&ref_=cm_sw_r_cso_cp_apin_dp_PXBDPQ5H4H4NQBKK7ACZ



[Pablo Gutiérrez]

j*der, lo tienes que conectar en el cable que te viene con la radio, el que te he marcado con un círculo rojo.

Ver el archivos adjunto 160053

Vale perdon, ya lo entendí.
Gracias



[Eduma]

Supongo que te vendría con la radio, te subo el manual del que he sacado la imagen.



[Pablo Gutiérrez]

Supongo que te vendría con la radio, te subo el manual del que he sacado la imagen.

Si si lo tengo.
Muchas gracias pero es que soy un negado para entender todo esto.
Y ahora que funcione todo bien porque por lo que he leído la radio tiene que tener siempre 12V o no se que.



[Eduma]

Si si lo tengo.
Muchas gracias pero es que soy un negado para entender todo esto.
Y ahora que funcione todo bien porque por lo que he leído la radio tiene que tener siempre 12V o no se que.

Con el adaptador ya tiene todas las conexiones necesarias.



[Pablo Gutiérrez]

Con el adaptador ya tiene todas las conexiones necesarias.

Buenas, no se si sabrás porque es pero os pongo en contexto.
Ya pedí el cable que necesitaba para conectar la radio al coche pero al probarlo para ver si funcionaba la radio no se enciende ni nada y por más que miro esta todo bien conectado.
Es como que no le llega energía o que el cable está mal. Si sabéis porque puede ser me lo podrías decir.
Muchas gracias.



[Eduma]

Buenas, no se si sabrás porque es pero os pongo en contexto.
Ya pedí el cable que necesitaba para conectar la radio al coche pero al probarlo para ver si funcionaba la radio no se enciende ni nada y por más que miro esta todo bien conectado.
Es como que no le llega energía o que el cable está mal. Si sabéis porque puede ser me lo podrías decir.
Muchas gracias.

Tienes que comprobar con una punta de pruebas o con un polímetro si le llega positivo permanente al cable amarillo que te marco y positivo con la llave en posición de accesorios (1) al cable rojo, si no llega, comprueba los fusibles 7 y 41.



[Pablo Gutiérrez]

Tienes que comprobar con una punta de pruebas o con un polímetro si le llega positivo permanente al cable amarillo que te marco y positivo con la llave en posición de accesorios (1) al cable rojo, si no llega, comprueba los fusibles 7 y 41.

Ver el archivos adjunto 160667

Perfecto, este finde lo miraré.
De todas formas he visto que es posible que tenga que cambiar de posición los cables del adaptador que he comprado ya que no coinciden.
He visto este post:
https://www.bmwfaq.org/threads/cambio-radio-e87-y-mtx-tx6.980783/

Asique creo que me tocará además sacar un cable de 12V de la caja de fusibles para que la radio no pierda la memoria. Pero esto no lo se porque me dijiste que no hacía falta.



[Eduma]

Perfecto, este finde lo miraré.
De todas formas he visto que es posible que tenga que cambiar de posición los cables del adaptador que he comprado ya que no coinciden.
He visto este post:
https://www.bmwfaq.org/threads/cambio-radio-e87-y-mtx-tx6.980783/

Asique creo que me tocará además sacar un cable de 12V de la caja de fusibles para que la radio no pierda la memoria. Pero esto no lo se porque me dijiste que no hacía falta.

j*der, eso te lo pone en el manual de la radio que has comprado, por ello te digo que lo compruebes con una punta de pruebas.



[Pablo Gutiérrez]

Buenas ya instale la radio. El problema es que no he conseguido que la radio se encienda al dar el contacto y tampoco se apaga al quitar el contacto, es decir la tengo que apagar yo manualmente.
Alguien me podría decir que cable tengo que tocar o que tengo que hacer.



[Pablo Gutiérrez]

Buenas ya instale la radio. El problema es que no he conseguido que la radio se encienda al dar el contacto y tampoco se apaga al quitar el contacto, es decir la tengo que apagar yo manualmente.
Alguien me podría decir que cable tengo que tocar o que tengo que hacer.

También quiero saber si conectando los cables que me vienen la radio puedo utilizar las funciones del volante.



[Eduma]

Buenas ya instale la radio. El problema es que no he conseguido que la radio se encienda al dar el contacto y tampoco se apaga al quitar el contacto, es decir la tengo que apagar yo manualmente.
Alguien me podría decir que cable tengo que tocar o que tengo que hacer.

Te lo marqué en el esquema anterior, tienes que intercambiar los cables rojo y amarillo.



[Eduma]

También quiero saber si conectando los cables que me vienen la radio puedo utilizar las funciones del volante.

Si la radio incluye el interface, si.



[pUllastre]

Buenas ya instale la radio. El problema es que no he conseguido que la radio se encienda al dar el contacto y tampoco se apaga al quitar el contacto, es decir la tengo que apagar yo manualmente.
Alguien me podría decir que cable tengo que tocar o que tengo que hacer.

le has echado un ojo a las instrucciones y ayudas de los compis? o te has limitado a conectar directamente los cables?



[pUllastre]

ah! no! que ya te lo dijeron y vuelven a repetírtelo claro, si que te lo de hecho es más fácil j*der



[Pablo Gutiérrez]

Te lo marqué en el esquema anterior, tienes que intercambiar los cables rojo y amarillo.

Ya lo hice y nada la radio ni encendía. Para conseguir encenderla tuve que conectar el cable rojo en el amarillo además del cable amarillo.

Asique no se de que puede ser. Yo creo que en el conector iso hay que cambiar algún cable de sirio para que coincida.



[Eduma]

Ya lo hice y nada la radio ni encendía. Para conseguir encenderla tuve que conectar el cable rojo en el amarillo además del cable amarillo.

Asique no se de que puede ser. Yo creo que en el conector iso hay que cambiar algún cable de sirio para que coincida.

Vamos a ver si nos aclaramos, el cable amarillo va a positivo permanente y el rojo a positivo CON CONTACTO, no hay más cera que la que arde.
