Duda telefono en bmw 630 CI TCU

Tema en 'BMW Serie 6 (2003 - Presente)' iniciado por ptroo, 4 Abr 2018.

  1. ptroo

    ptroo En Practicas

    Registrado:
    28 Feb 2007
    Mensajes:
    408
    Me Gusta:
    27
    Ubicación:
    madrid

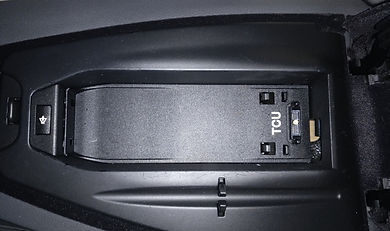

    Buenas tardes compañeros del foro , el caso es que tengo en la guantera del brazo derecho para poner un telefono pero no se de que tipo es , solo pone TCU podéis aleccionarme?
    el boton de delante que son dos funciones para que es? uno soltarlo supongo, y el otro?

    gracias
    [​IMG]

  2. elrinconoriginal

    elrinconoriginal Clan Leader Miembro del Club

    Registrado:
    28 May 2007
    Mensajes:
    18.719
    Me Gusta:
    1.111
    Ubicación:
    BOADILLA DEL MONTE
    Modelo:
    318D
    Unete a BMW FAQ Club Unete a BMW FAQ Club Unete a BMW FAQ Club

    E63 Información y comunicación


    - 53 -

    - Caja de eyección

    La caja de eyección se compone de dos partes:

    - Placa base

    - Adaptador snap-in

    La caja de eyección se encuentra en la consola central debajo de una

    tapa del reposabrazos central.

    Placa base

    La placa base con cubierta forma parte del volumen de suministro de la

    preinstalación para teléfono móvil universal. La placa base sirve para

    alojar el adaptador snap-in y, por lo tanto, el teléfono móvil Bluetooth.

    La placa base establece la conexión con el ULF y con el mazo de

    cables del vehículo, e incluye el módulo de carga. La placa base se

    suministra con una cubierta.

    Fig. 37: Placa base con cubierta

    Índice Designación Índice Designación

    1 Conexión de la antena 2 Alimentación de tensión

    KT-12021

    Adaptador snap-in


    Dependiendo del teléfono móvil Bluetooth empleado se requiere un

    adaptador snap-in específico. En las tiendas de accesorios de BMW se

    puede obtener un adaptador snap-in adecuado a cada teléfono móvil.

    En el adaptador snap-in se ha integrado un dispositivo electrónico de

    carga que está especialmente adaptado al móvil. El dispositivo

    electrónico de carga establece mediante contactos la alimentación de

    tensión para la carga de la batería del móvil. En el dispositivo

    electrónico de carga van integrados un filtro de entrada y un control de

    conexión. El móvil regula la carga de la batería en función de la

    necesidad concreta.

    Fig. 38: Caja de eyección del ULF (placa base con adaptador snap-in)

    Caja de eyección con móvil Bluetooth

    Fig. 39: Caja de eyección del ULF con móvil Bluetooth

    Índice Designación Índice Designación

    1 Cable de conexión 5 Adaptador snap-in

    2 Tecla de transferencia 6 Conexión de la antena

    3 Tecla de eyección del adaptador snap-in 7 Contactos de carga

    4 Tecla de eyección del móvil Bluetooth 8 Placa base

    KT-12019

    KT-12020

    E63 Información y comunicación

    - 55 -

    - Teléfonos móviles Bluetooth

    Por norma general, todos los teléfonos móviles Bluetooth se pueden

    emplear con el dispositivo universal de carga y manos libres.

    La condición previa para ello es que los perfiles correspondientes

    estén disponibles en el móvil. No obstante, para cada móvil es

    necesario un adaptador snap-in específico. Por razones económicas,

    en el futuro sólo se desarrollarán adaptadores snap-in para los

    teléfonos móviles Bluetooth de mayor uso.

    A bmw power white le gusta esto.
  3. ptroo

    ptroo En Practicas

    Registrado:
    28 Feb 2007
    Mensajes:
    408
    Me Gusta:
    27
    Ubicación:
    madrid
    Vaya respuesta completa,eso es sabiduria, joopeeee¡¡¡¡

    Millones de gracias.
