Reequipar multifunion (cualquier año/motor) & tipos de volantes e39

Reequipar volante multifunción a cualquier e39 (todos motores/años) y tipos de volante usó l e39

  1. Eddie27
    Como es un tema recurrente y aprovechando el rebufo del gran brico de @castillo92 me dispongo a enseñaros el cableado que se necesita para reequipar multifunción a vuestro coche.

    Según el año y el motor podéis requerir más o menos cosas, aqui solo tenéis que buscar vuestro motor y sabreís que cables (o hasta modulos) necesitareis.

    El fin de este brico es mostrar las piezas y cables que hay que poner según el año de tu coche, para saber como ponerlo o desmontar el coche tendréis que seguir otros bricos como el de @castillo92 (http://www.bmwfaq.com/threads/reequ...-volante-control-de-velocidad-volumen.913010/) o @The Skerpia (http://www.bmwfaq.com/threads/multifuncion-lt-03-1999.432322/) o incluso bricos de otros asuntos donde se vea como se desmonta lo relativo.
    • "PRE" Fabricacion anterior a 9/98
    A/ 25TDS Y 25TD (M51)


    BOTONES


    1-S28 (Boton del salpicadero) CONECTOR X72. (SOLO HASTA 9/97)
    PIN 04- Al conector PIN 14 CONECTOR x6041 del modulo A2019 (DDE)
    PIN 05- x908 Iluminación nocturna (58g) (Sirve con empalmarlo a cualquier cable que vaya al Pin 1 del conector x38 -BLANCO - del LCM)
    PIN 06- x217 Masa (Vale cualquier masa)
    2- CONECTOR (X10170) BOTONERA MULTIFUNCION DEL VOLANTE 6 PINES:
    PIN 01 --> A X217
    PIN 02 --> A FUSIBLE 44 abajo (PIN 88)
    PIN 03 --> A 12 X6041 --> 32 A2019 (DDE) X2019
    PIN 04 --> A K-BUS (X939)
    PIN 06 --> Al PIN 04 del K2 (Rele claxon)​
    MODULOS


    --AL MODULO MULTIFUNCION (A105 ) y su CONECTOR (X10171) 26 PINES:
    PIN 01 --> A FUSIBLE 44 abajo (pin 88)
    PIN 02 --> A conector X217
    PIN 03 --> A PIN 02 Conector de la botonera (X10170)
    PIN 04 --> A PIN 01 Conector de la botonera (X10170)
    PIN 05 --> A 12 X6041 --> 32 A2019 (DDE) X2019
    PIN 06 --> A K-BUS (X939)
    PIN 07 --> A PIN 03 Conector de la botonera (X10170)​


    B/ GASOLINA (m52 y m62)



    BOTONES.


    1-S28 (Boton del salpicadero) CONECTOR X72. (SOLO HASTA 9/97)
    PIN 04- Al pin 22 modulo A8 (TEMPOMAP)
    PIN 05- x908 Iluminación nocturna (58g) (Sirve con empalmarlo a cualquier cable que vaya al Pin 1 del conector x38 -BLANCO - del LCM)
    PIN 06- x217 Masa (Vale cualquier masa).
    2- CONECTOR (X10170) BOTONERA MULTIFUNCION DEL VOLANTE 6 PINES :
    PIN 01 --> A X217
    PIN 02 --> A FUSIBLE 44 abajo (PIN 88)
    PIN 03 --> AL PIN 24 MODULO A8, conector X22
    PIN 04 --> A K-BUS (X939)
    PIN 06 --> Al PIN 04 del K2 (Relé claxon)
    MÓDULOS


    1-AL MODULO A105 (MULTIFUNCION) CONECTOR X10171 26 PINES:
    PIN 01 --> Al FUSIBLE 44 ABAJO (88)
    PIN 02 --> Al CONECTOR X217
    PIN 03 --> Al PIN 02 X10170
    PIN 04 --> Al PIN 01 X10170
    PIN 05 --> Al PIN 24 del x22 (A8)
    PIN 06 --> Al CONECTOR X939 (K-BUS)
    PIN 07 --> A 3 X10170

    2-MODULO TEMPOMAP (A8) CONECTOR X22 (26 PINES):
    PIN 01 --> (Activar modulo m45) a PIN 01 CONECTOR X70 del MODULO M45
    PIN 02 --> (Caja manual/Aut) si es MANUAL al PIN 02 CONECTOR X121 (INTERRUPTOR EMBRAGUE) / AUTOMATICO al CONECTOR x1108 (MASA)
    PIN 03 --> (Test modulo M45) a PIN 06 CONECTOR X70 del MODULO M45
    PIN 05 --> EWSII PIN 7 CONECTOR x1659 (MODULO EWS)
    PIN 07 --> Caja de cambios AUT a PIN 9 CONECTOR X6031 (DME) // M62 a PIN 14 CONECTOR X70003 (A7000) Trasminsion AUT m62
    PIN 08 --> Velocidad DME a CONECTOR x243 (SEÑAL DE VELOCIDAD, también se puede sacar 36 DME O 50 DDE)
    PIN 10 --> Velocidad IKE a CONECTOR x188 (SEÑAL DE VELOCIDAD, también se puede coger del 3 IKE /14 del kOM)
    PIN 11 --> (negativo modulo m45) a PIN 05 CONECTOR X70 del MODULO M45
    PIN 12 --> (Positivo modulo m45) a PIN 07 CONECTOR X70 del MODULO M45
    PIN 13 --> Masa al CONECTOR X1108 (MASA))
    PIN 14 --> (+ Vel) a PIN 04 CONECTOR X70 del MODULO M45
    PIN 17 --> Info a CONECTOR x183 (o al PIN 88/42 del x6000/x2019 del DME/DDE)
    PIN 21 --> Freno a CONECTOR x181 (o al PIN 03 del X78 que es el interruptor luz de freno)
    PIN 22 --> (Boton activacion S28) Al PIN 4 del boton (x72) -Vacio desde 9/97-
    PIN 23 --> (Embrague) a PIN 03 CONECTOR X70 del MODULO M45
    PIN 24 --> (Botonera uso) a PIN 3 CONECTOR X10170 (BOTONERA)
    PIN 25 --> (Testigo cuadro) a PIN 12 CONECTOR x16 (IKE) / 15 CONECTOR x11175 (KOM)
    PIN 26 --> (Corriente) en el F41 abajo (82) (5A)​
    MECÁNICA


    1-ACTUADOR TEMPOMAP (M45) CONECTOR X70:
    PIN 01 --> Viene del PIN 01 S8
    PIN 02 --> Va a CONECTOR X1108 (Masa)
    PIN 03 --> Viene del PIN 23 S8
    PIN 04 --> Viene del PIN 14 S8
    PIN 05 --> Viene del PIN 12 S8
    PIN 06 --> Viene del PIN 03 S8
    PIN 07 --> Viene del PIN 11 S8​

    • "PRE" FABRICADOS desde 9/98 (a 3/99) SOLO CONECTOR X10170 (6 PINES):
    A/ 25TDS (M51):


    Pin 03 --> Al pin 12 del conector x6041 -Parece ser que es un pasa cables- previo paso a llevarlo al x2019 de la DDE
    Pin 02 --> Al Fusible 44, parte de abajo (88) (5A)
    Pin 04 --> AL x939 (Caja de pines K-Bus) aunque el WDS permite que sea al Pin20 del Kombi o PIN 8 del IKE​

    B/ 20/25/30D (M47/M57):


    Pin 03 --> Al pin 27 del conector x2414 de la DDE
    Pin 02 --> Al Fusible 44, parte de abajo (88) (5A)
    Pin 04 --> AL x939 (Caja de pines K-Bus) aunque el WDS permite que sea al Pin20 del Kombi o PIN 8 del IKE​

    C/ GASOLINA:


    Pin 03 --> Al pin 27 del conector x60004 de la DME
    Pin 02 --> Al Fusible 44, parte de abajo (88) (5A)
    Pin 04 --> AL x939 (Caja de pines K-Bus) aunque el WDS permite que sea al Pin20 del Kombi o PIN 8 del IKE​

    • "POST", SOLO CONECTOR X10170 (10 PINES):
    A/ LOS 25TDS (M51) POST:


    Pin 08 --> Al pin 12 del conector x6041 previo paso a llevarlo al x2019 de la DDE
    Pin 09 --> AL x939 (Caja de pines K-Bus) aunque el WDS permite que sea al Pin20 del Kombi o PIN 8 del IKE )
    Pin 10 --> Al Fusible 44, parte de abajo (88) (5A)​
    B/ LOS 20/25/30D (M47/M57) POST:


    Pin 08 --> Al pin 27 del conector x2414 de la DDE
    Pin 09 --> AL x939 (Caja de pines K-Bus) aunque el WDS permite que sea al Pin20 del Kombi o PIN 8 del IKE )
    Pin 10 --> Al Fusible 44, parte de abajo (88) (5A)​
    C/ LOS GASOLINA POST:


    Pin 08 --> Al pin 27 del conector x60004 de la DME
    Pin 09 --> AL x939 (Caja de pines K-Bus) aunque el WDS permite que sea al Pin20 del Kombi o PIN 8 del IKE )
    Pin 10 --> Al Fusible 44, parte de abajo (88) (5A)​

    • OBSERVACIONES:
    1/ PRE y POST a efectos de este brico (como a efectos de volante) la fecha es 03/99.

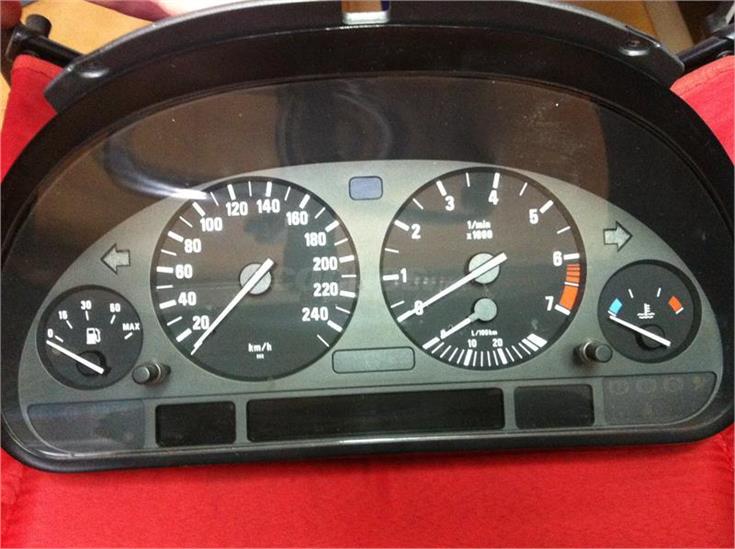

    2/ IKE es el cuadro HIGH (Alfanumerico de pantalla grande central)
    [​IMG]
    KOM es el cuadro LOW (Numerico con el cochechito).


    [​IMG]
    3/ No importa el tipo de volante que se lleve, el esquema es el mismo.


    PAELLERA (Pre y post):
    [​IMG]
    ENSAIMADA (Pre y Post):
    [​IMG]
    SPORT (Solo post):
    [​IMG]
    M (Solo Post):
    [​IMG]

    Este no esta muy claro si se ha montado o no en e39 pero, desde luego, es compatible con los pre (@CIMA):
    [​IMG]
