Electricidad Esquema Boton de apertura maletero simplificado para BMW E46

[Kargra]

Tras estudiar la instalacion del boton de apertura del maletero

La explicacion de este circuito es muy sencilla:



El pulsador (SW1) tiene solo 3 pines, enumerados internamente como 2, 5 y 6.



Pin 2: 12v Iluminacion

Pin 5: Masa

Pin 6: Señal de apertura



El Nro. De Parte es: 61318365579.



el pin 2 del interruptor va al conector X908, cable gris/rojo o lo puedes conectar al pin nº 47 del conector del módulo de luces, el pin 6 del interruptor va al pin nº 6 del conector x253 de la zke y por último, el pin 5 va a masa

El pin 6 del pulsador va al Modulo ZKE localizado detrás de la guantera (Para esto, es necesario desmontarla). Este Modulo, tiene tres conectores. Localizamos el mas grande (esta marcado con el numero 2 es el de 54 polos X253) De los tres que hay, es el del medio. Le retiramos la caperuza, y localizamos el Pin 6, el cual se encontrara libre. En ese hueco, ponemos un terminal hembra con un cable que ira conectado al Pin 6 del pulsador.

El conexionado completo del modulo ZKE lo teneis realizado por el compañero VTR en:



https://www.bmwfans.org/club/threads/conexiones-de-modulo-zke-conexion-por-cada-pin.52421/



Bien hasta aqui es la conexion que realizamos normalmente todos, pero si observamos bien enviamos dows cables al modulo ZKE simplemente para alimentar el boton y que tenga luz, irian a los pines:



Pin 2: 12v Iluminacion

Pin 5: Masa



Peroooooooooooooo esa alimentacion tambien la tenemos en el Modulo ZKE y en el mismo conector X253 serian los pines:



Pin 47: 12v Iluminacion

Pin 10: Masa



Por lo que la primera variante seria todo conectado al modulo ZKE conector X253:



El pulsador (SW1) (el del mando del boton apertura maletero) pines 2, 5 y 6.



Pin 2: 12v Iluminacion

Pin 5: Masa

Pin 6: Señal de apertura



Modulo ZKE X253



Pin 47: 12v Iluminacion

Pin 10: Masa

Pin 6: Señal de apertura



Como veis se pueden enviar simplemente tres cables hasta la ZKE y la instalacion es mas sencilla

Instalacion Numero tres:



Partiendo de la base nuevamente que el boton de apertura del maletero se inserta en la consola central tenemos la opcion de coger la alimentacion del boton desde la misma base del encendedor quedando la instalacion asi:



Base del encendedor:



Pin central: 12V constante

Pin Lateral: Masa



Y el Cable del PIN: 6 del boton apertura al Pin 6 del conector X253 de la ZKE

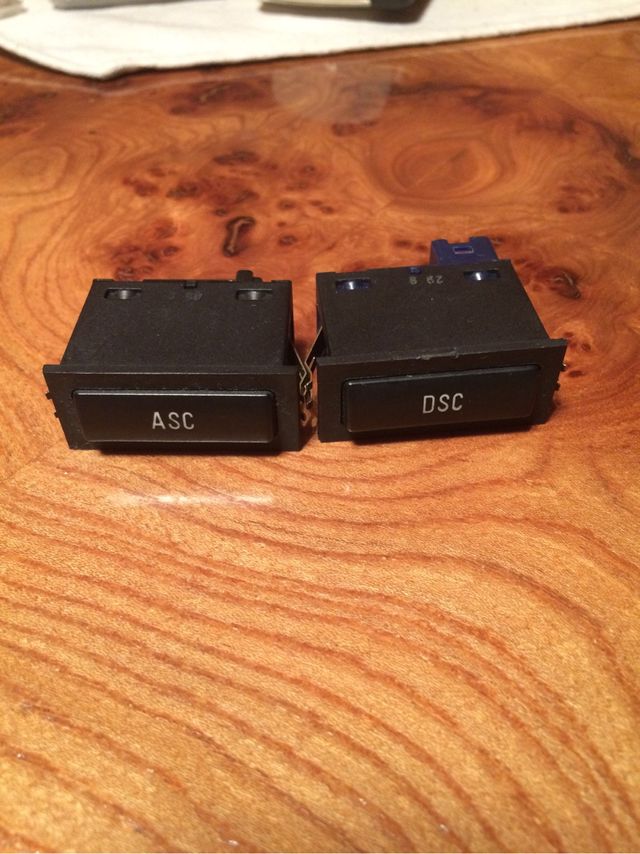

Y ahora la parte mas divertida, como es a veces complicado encontar en un desguace el boton de apertura del maletero y todos los coches llevan boton ASC o DSC y el tamaño es el mismo, tambien existe la posibilidad de instalar este boton para la apertura del maletero

Y aqui nos encontramos que tendriamos un conector con 4 cables tambien numerados con los numeros del 1 al 4, el PIN 1 es el que esta mas cercano a la muesca, pero bueno como indico estan numerados, siendo su exquema el siguiente:



Pin 1: Contacto

Pin 2: Contacto

Pin 3: + 12V

Pin 4: Masa



Asi que si usamos la imagen de Eduma del diagrama del WDS que subio al foro:

El conexionado seria asi:

Pin 1: Contacto Este se envia al PIN 6 del Modulo ZKE conector X253

Pin 2: Contacto unir al Pin 4 masa (hacer un puente)

Pin 3: + 12V a un contacto +12V como puede ser Pin 47 del Modulo de luces LCM, o al Pin 47 del Modulo ZKE conector X253, o a los 12 V del mechero Pin Central

Pin 4: Masa a Masa que puede ser ser Pin 31 del Modulo de luces LCM, o al Pin 10 del Modulo ZKE conector X253, o a la masa del mechero Pin Lateral

Y si deseamos hacerlo ya realizarlo de la manera mas sencilla posible con tan solo dos hilos para la instalacion, usando un simple pulsador (no un interruptor) seria asi:

Uno de los contactos iria al PIN 6 del conector X253 del modulo ZKE, el otro simplemente iria a Masa

Un saludo

Kargra



[bmwan]

Buen rollo has soltado, jeje. Yo en su momento coloqué el pulsador como tu, que queda muy mono, y pase cables pero por dejarlo para otro dia quedó sin conectar, ahora ni ganas de volverme a liar.



[chilote42]

Le falta un afeitado para que sea un brico , está genial , a ver si alguien te ayuda en breve , que casi seguro que sea con el positivo.

Un saludo y gracias



[Garou]

Yo también tengo el botón puesto y no lo he conectado. Ya que hay que mandar un cable a la ZKE es más sencillo mandar los tres y no desmontar el modulo de luces, no se me había ocurrido, si algún día lo hago lo haré así. Por añadir información la referencia del interruptor es 6131 8365579, la clavija del interruptor que es lo que me falta se vende suelto con referencia 6113 6954554.

Sobre la duda ni idea. Saludos.



[Kargra]

Bueno pues ya esta finalizado el Brico con las diferentes opciones para poder conexionar el mismo tanto con un boton original el cual va en esta posicion:

O en su defecto en la consola central del maletero

Un saludo
Kargra



[fenix22]

@Kargra

Y si instalas un pulsador "genérico" de dos tomas, como seria la instalacion?

Positivo + pin6 de zke ?



[Kargra]

Hola @fenix22 si simplemente pones un pulsador de dos tomas por ejemplo algo asi:

Uno de los contactos iria al PIN 6 del conector X253 del modulo ZKE, el otro simplemente iria a Masa

Un saludo
Kargra

@Kargra

Y si instalas un pulsador "genérico" de dos tomas, como seria la instalacion?

Positivo + pin6 de zke ?



[fenix22]

Perfecto,. Esos son más fáciles de encontrar.

Ya que estoy un poco cansado de tener que parar el coche y sacar la llave para abrirlo, ya que el pulsador exterior va cuando quiere.



[Kargra]

Tambien los tienes con luz, por ejemplo estos:

Como ves tienen Cuatro pines tambien, con un texter sacas cuales son los dos de alimentacion y cuales sonlos dos del contacto y el cableado pues el mismo

Pin 1: Contacto Este se envia al PIN 6 del Modulo ZKE conector X253
Pin 2: Contacto unir al Pin 4 masa (hacer un puente)
Pin 3: + 12V a un contacto +12V como puede ser Pin 47 del Modulo de luces LCM, o al Pin 47 del Modulo ZKE conector X253, o a los 12 V del mechero Pin Central
Pin 4: Masa a Masa que puede ser ser Pin 31 del Modulo de luces LCM, o al Pin 10 del Modulo ZKE conector X253, o a la masa del mechero Pin Lateral

Un saludo
Kargra



[bmwero2006]

Tras estudiar la instalacion del boton de apertura del maletero

La explicacion de este circuito es muy sencilla:



El pulsador (SW1) tiene solo 3 pines, enumerados internamente como 2, 5 y 6.



Pin 2: 12v Iluminacion

Pin 5: Masa

Pin 6: Señal de apertura



El Nro. De Parte es: 61318365579.



Los Pines 2 y 5 van al Modulo Mando de Luces, este tiene un unico conector de 54 Pines, lo desconectamos, le retiramos la caperuza y localizamos los cables que van a los pines 47 y 31 respectivamente y empalmamos: estos nos daran la señal de iluminacion y masa para el pulsador.

El pin 6 del pulsador va al Modulo ZKE localizado detrás de la guantera (Para esto, es necesario desmontarla). Este Modulo, tiene tres conectores. Localizamos el mas grande (esta marcado con el numero 2 es el de 54 polos X253) De los tres que hay, es el del medio. Le retiramos la caperuza, y localizamos el Pin 6, el cual se encontrara libre. En ese hueco, ponemos un terminal hembra con un cable que ira conectado al Pin 6 del pulsador.

El conexionado completo del modulo ZKE lo teneis realizado por el compañero VTR en:



https://www.bmwfans.org/club/threads/conexiones-de-modulo-zke-conexion-por-cada-pin.52421/



Bien hasta aqui es la conexion que realizamos normalmente todos, pero si observamos bien enviamos dows cables al modulo ZKE simplemente para alimentar el boton y que tenga luz, irian a los pines:



Pin 2: 12v Iluminacion

Pin 5: Masa



Peroooooooooooooo esa alimentacion tambien la tenemos en el Modulo ZKE y en el mismo conector X253 serian los pines:



Pin 47: 12v Iluminacion

Pin 10: Masa



Por lo que la primera variante seria todo conectado al modulo ZKE conector X253:



El pulsador (SW1) (el del mando del boton apertura maletero) pines 2, 5 y 6.



Pin 2: 12v Iluminacion

Pin 5: Masa

Pin 6: Señal de apertura



Modulo ZKE X253



Pin 47: 12v Iluminacion

Pin 10: Masa

Pin 6: Señal de apertura



Como veis se pueden enviar simplemente tres cables hasta la ZKE y la instalacion es mas sencilla

Instalacion Numero tres:



Partiendo de la base nuevamente que el boton de apertura del maletero se inserta en la consola central tenemos la opcion de coger la alimentacion del boton desde la misma base del encendedor quedando la instalacion asi:



Base del encendedor:



Pin central: 12V constante

Pin Lateral: Masa



Y el Cable del PIN: 6 del boton apertura al Pin 6 del conector X253 de la ZKE



Y ahora la parte mas divertida, como es a veces complicado encontar en un desguace el boton de apertura del maletero y todos los coches llevan boton ASC o DSC y el tamaño es el mismo, tambien existe la posibilidad de instalar este boton para la apertura del maletero

Y aqui nos encontramos que tendriamos un conector con 4 cables tambien numerados con los numeros del 1 al 4, el PIN 1 es el que esta mas cercano a la muesca, pero bueno como indico estan numerados, siendo su exquema el siguiente:



Pin 1: Contacto

Pin 2: Contacto

Pin 3: + 12V

Pin 4: Masa



Asi que si usamos la imagen de Eduma del diagrama del WDS que subio al foro:

El conexionado seria asi:

Pin 1: Contacto Este se envia al PIN 6 del Modulo ZKE conector X253

Pin 2: Contacto unir al Pin 4 masa (hacer un puente)

Pin 3: + 12V a un contacto +12V como puede ser Pin 47 del Modulo de luces LCM, o al Pin 47 del Modulo ZKE conector X253, o a los 12 V del mechero Pin Central

Pin 4: Masa a Masa que puede ser ser Pin 31 del Modulo de luces LCM, o al Pin 10 del Modulo ZKE conector X253, o a la masa del mechero Pin Lateral

Y si deseamos hacerlo ya realizarlo de la manera mas sencilla posible con tan solo dos hilos para la instalacion, usando un simple pulsador (no un interruptor) seria asi:

Uno de los contactos iria al PIN 6 del conector X253 del modulo ZKE, el otro simplemente iria a Masa

Un saludo

Kargra

Interesante



[Godelot]

hola los primero mis 10’s por el brico. lo he realizado instalando los cable en la ZKE en el mazo dos en los pines 6-10-47 tal y como se especifica en esa parte del brico. la cosa es que el pulsador se queda encendido siempre tanto si estan las luces dadas como si no, y aparte con el coche apagado y cerrado tambien. eso es asi?



[Eduma]

hola los primero mis 10’s por el brico. lo he realizado instalando los cable en la ZKE en el mazo dos en los pines 6-10-47 tal y como se especifica en esa parte del brico. la cosa es que el pulsador se queda encendido siempre tanto si estan las luces dadas como si no, y aparte con el coche apagado y cerrado tambien. eso es asi?

Para nada, esas indicaciones del brico son erróneas, el pin 2 del interruptor va al conector X908, cable gris/rojo o lo puedes conectar al pin nº 47 del conector del módulo de luces, el pin 6 del interruptor va al pin nº 6 del conector x253 de la zke y por último, el pin 5 va a masa.



[dafonso780]

hola los primero mis 10’s por el brico. lo he realizado instalando los cable en la ZKE en el mazo dos en los pines 6-10-47 tal y como se especifica en esa parte del brico. la cosa es que el pulsador se queda encendido siempre tanto si estan las luces dadas como si no, y aparte con el coche apagado y cerrado tambien. eso es asi?

Ya te dije que normal no es. Te tocara repasar el cableado



[xikopiropo]

Buenas compañeros!!! Estoy liado con el dichoso botón de apertura de maletero, comprobado con multimetro q funciona, comprobado continuidad de cables y solo me enciende la luz del botón... He seguido el tutorial de la instalación de los 3 cables a la zke y no va... Que puede ser o que puedo mirar más???



[Eduma]

Buenas compañeros!!! Estoy liado con el dichoso botón de apertura de maletero, comprobado con multimetro q funciona, comprobado continuidad de cables y solo me enciende la luz del botón... He seguido el tutorial de la instalación de los 3 cables a la zke y no va... Que puede ser o que puedo mirar más???

Porque quien dijo que iban tres cables a la ZKE no tiene ni idea y si tú leyeses el post, lo habrías visto.

https://www.bmwfaq.org/threads/esqu...mplificado-para-bmw-e46.963499/#post-18571592



[xikopiropo]

Porque quien dijo que iban tres cables a la ZKE no tiene ni idea y si tú leyeses el post, lo habrías visto.

https://www.bmwfaq.org/threads/esqu...mplificado-para-bmw-e46.963499/#post-18571592

Gracias compañero, pero sino me equivoco el pin 6 se coge de la zke (lo que va en la guantera) y la masa si quieres también a mi hasta me da igual que no alumbre el botón. Pero es que no hace nada....



[Eduma]

Gracias compañero, pero sino me equivoco el pin 6 se coge de la zke (lo que va en la guantera) y la masa si quieres también a mi hasta me da igual que no alumbre el botón. Pero es que no hace nada....

En el post que te he puesto, digo dónde debe conectarse cada uno de los cables.



[xikopiropo]

En el post que te he puesto, digo dónde debe conectarse cada uno de los cables.

Claro en el pin 6 del conector de la zke el pin 6 del botón, en el pin 5 del botón que es masa lo puedo coger del pin 10 de la zke o cualquier otro sitio que sea masa no? Y el Pin 2 del botón que es iluminación lo tengo que pillar del Mando de luces el pin 47 o lo puedo dejar sin iluminación no ???



[Eduma]

Claro en el pin 6 del conector de la zke el pin 6 del botón, en el pin 5 del botón que es masa lo puedo coger del pin 10 de la zke o cualquier otro sitio que sea masa no? Y el Pin 2 del botón que es iluminación lo tengo que pillar del Mando de luces el pin 47 o lo puedo dejar sin iluminación no ???

Si.



[xikopiropo]

Si.

Pues llegados a este punto, vuelvo a formular mi pregunta, si como he dicho lo he hecho porque no hace nada??? Donde debo mirar o probar?? Lo he tenido aparcado mucho tiempo el tema de la instalación y ahora que sacaba unos ratillos me gustaría tenerlo porque cuando voy con la mujer y los niños de excursión es bastante necesario lo de abrir el maletero desde dentro sin tener que quitar el aire acondicionado ni abrir las puertas para que las bestias no se quieran escapar jajaja pero me parece ami que le van a dar



[Eduma]

Pues llegados a este punto, vuelvo a formular mi pregunta, si como he dicho lo he hecho porque no hace nada??? Donde debo mirar o probar?? Lo he tenido aparcado mucho tiempo el tema de la instalación y ahora que sacaba unos ratillos me gustaría tenerlo porque cuando voy con la mujer y los niños de excursión es bastante necesario lo de abrir el maletero desde dentro sin tener que quitar el aire acondicionado ni abrir las puertas para que las bestias no se quieran escapar jajaja pero me parece ami que le van a dar

Prueba a meter masa directamente al pin nº 6 del conector X 253.

También puedes pulsar el interruptor de bloqueo interior y se desbloquea todo, incluido el maletero.



[xikopiropo]

Prueba a meter masa directamente al pin nº 6 del conector X 253.

También puedes pulsar el interruptor de bloqueo interior y se desbloquea todo, incluido el maletero.

Pero.... Si el pin 6 de la zke es de la señal y le meto también masa no la liaría? O estaría dejando cerrando/activo el circuito?? O solo para probar si se activa y lo quito rápido?? Me da cague que se joda algo jajajaja si así lo hago pulso el botón interior y desbloqueo todo peor hay veces que te bajas del coche sin darle y tienes que volver a darle o decirle a la mujer que le de al botón y pulsa cualquiera menos ese jajajajaa



[Eduma]

Pero.... Si el pin 6 de la zke es de la señal y le meto también masa no la liaría? O estaría dejando cerrando/activo el circuito?? O solo para probar si se activa y lo quito rápido?? Me da cague que se joda algo jajajaja si así lo hago pulso el botón interior y desbloqueo todo peor hay veces que te bajas del coche sin darle y tienes que volver a darle o decirle a la mujer que le de al botón y pulsa cualquiera menos ese jajajajaa

Si, es el pin de señal, pero NEGATIVA.

No sé para que subo esquemas.



[xikopiropo]

Si, es el pin de señal, pero NEGATIVA.

No sé para que subo esquemas.

Pues nada paso de poner el botón.... muchísimas gracias por el esfuerzo, la comprensión, y aporte de material gráfico pero a lo mejor para gente como yo que no tiene ni la ESO este esquema es como si fuera en chino, la electricidad que yo conozco es la que sale del botón y va a la bombilla, y la única forma que tengo para hacer cosas al coche es siguendo tutoriales e indicaciones... Perdón por mi torpeza... Pero siempre siempre siempre me pongo hacer las cosas después de leer los tutoriales, si me hace falta varias veces, con el móvil delante, o una captura incluso impreso si hace falta, cuando pregunto es porque no me queda más remedio... Por si hubiese dudas o malos entendidos no digo esto enfadado ni de malas maneras ni nada parecido ehh jejejeje 1 saludo majetes



[Manol]

Pues nada paso de poner el botón.... muchísimas gracias por el esfuerzo, la comprensión, y aporte de material gráfico pero a lo mejor para gente como yo que no tiene ni la ESO este esquema es como si fuera en chino, la electricidad que yo conozco es la que sale del botón y va a la bombilla, y la única forma que tengo para hacer cosas al coche es siguendo tutoriales e indicaciones... Perdón por mi torpeza... Pero siempre siempre siempre me pongo hacer las cosas después de leer los tutoriales, si me hace falta varias veces, con el móvil delante, o una captura incluso impreso si hace falta, cuando pregunto es porque no me queda más remedio... Por si hubiese dudas o malos entendidos no digo esto enfadado ni de malas maneras ni nada parecido ehh jejejeje 1 saludo majetes

Es sencillo, en lugar de la bombilla, coges un cable desde masa (cualquier sitio de chasis), a un pin del pulsador y el otro pin del pulsador al pin 6 de la ZKE (modulo de carrocería).



[chilote42]

Pues nada paso de poner el botón.... muchísimas gracias por el esfuerzo, la comprensión, y aporte de material gráfico pero a lo mejor para gente como yo que no tiene ni la ESO este esquema es como si fuera en chino, la electricidad que yo conozco es la que sale del botón y va a la bombilla, y la única forma que tengo para hacer cosas al coche es siguendo tutoriales e indicaciones... Perdón por mi torpeza... Pero siempre siempre siempre me pongo hacer las cosas después de leer los tutoriales, si me hace falta varias veces, con el móvil delante, o una captura incluso impreso si hace falta, cuando pregunto es porque no me queda más remedio... Por si hubiese dudas o malos entendidos no digo esto enfadado ni de malas maneras ni nada parecido ehh jejejeje 1 saludo majetes

En la vida hay veces que las cosas no salen como uno quiere y a veces por diversas causas o razones, nos da ganas de tirar la toalla o no insistir, en lo que nos hemos propuesto.

Yo siento no poder ayudarte con tus dudas, pero si te animo a que sigas intentándolo.

Por otro lado, es normal que te surjan muchas dudas, que no salgan las cosas como pretendes y que tropieces, pero no por ello, debes de desistir, además creo, que tienes buena predisposición, ya que lees, haces capturas y llevas las cosas apuntadas, antes de ponerte.

Estoy seguro que al final, lo llevarás a cabo, el dicho es muy sabio, - el que sigue lo consigue-.

Saludos y suerte.



[xikopiropo]

Muchas gracias de verdad!! Pero he probado eso de poner el pin 6 del botón al 6 dela Zke y el 5 del boton a masa del pin 10 de la zke o a la masa de la radio o de la luz de guantera, y no funciona, solo consigo iluminarlo, he probado con multimetro en continuidad en el pin 5 y 6 y cuando pulso da continuidad por lo que supongo está bien.. Por eso pedía directrices porque he probado lo del brico y lo que me han dicho y sigue sin ir... Entonces no se que mirar en el coche o que hacer para ver si esta bien... Con el Mando me abre el Maletero, con la llave también, dando al botón de cierre al lado de emergencias me lo Bloquea y desbloquea y desde el Tirador también abre entonces no se que puede fallar... Pero vamos que tampoco me voy a comer la cabeza, tengo mujer que trabaja, 2 hijos de 5 y 2 años, una casa comprada hace un par de años que todavía me quita mucho tiempo con arreglos y en el poquisimo tiempo libre que me queda me busco las habichuelas, por lo que si el tema del botón se pone complicado (desmontar medio coche, comprobar cableado, etc etc) tendré que pasar... De todas formar yo siempre que dejo un tema en standby, cuando doy con la Tecla o lo Soluciono siempre lo dejo en el Hilo por si le sirve alguien más... Muchas gracias y un saludo majetes



[Eduma]

Muchas gracias de verdad!! Pero he probado eso de poner el pin 6 del botón al 6 dela Zke y el 5 del boton a masa del pin 10 de la zke o a la masa de la radio o de la luz de guantera, y no funciona, solo consigo iluminarlo, he probado con multimetro en continuidad en el pin 5 y 6 y cuando pulso da continuidad por lo que supongo está bien.. Por eso pedía directrices porque he probado lo del brico y lo que me han dicho y sigue sin ir... Entonces no se que mirar en el coche o que hacer para ver si esta bien... Con el Mando me abre el Maletero, con la llave también, dando al botón de cierre al lado de emergencias me lo Bloquea y desbloquea y desde el Tirador también abre entonces no se que puede fallar... Pero vamos que tampoco me voy a comer la cabeza, tengo mujer que trabaja, 2 hijos de 5 y 2 años, una casa comprada hace un par de años que todavía me quita mucho tiempo con arreglos y en el poquisimo tiempo libre que me queda me busco las habichuelas, por lo que si el tema del botón se pone complicado (desmontar medio coche, comprobar cableado, etc etc) tendré que pasar... De todas formar yo siempre que dejo un tema en standby, cuando doy con la Tecla o lo Soluciono siempre lo dejo en el Hilo por si le sirve alguien más... Muchas gracias y un saludo majetes

Pero, ¿estás seguro de que lo conectas al pin 6 del conector X253 de la ZKE?

El conector X253 de la ZKE es el del centro.



[xikopiropo]

Pero, ¿estás seguro de que lo conectas al pin 6 del conector X253 de la ZKE?

El conector X253 de la ZKE es el del centro.

Si, yo creo que no hay fallo, porque a mi me vienen 2 uno en el medio y otro más a la derecha... Incluso en un video de YouTube indican que lleva una brida para agarrarlo a otro mazo de cables que hay al lado y yo la tuve que cortar para sacar el conector como indicaban en el video... Si por eso preguntaba porque he mirado varios bricos, tutoriales, vídeos de YouTube ante de hacer nada... j*der!!! si es que yo he reequipado el multifunction, he instalado leds de cortesía con el plafon del techo, he instalado cámara marcha atrás, le he instalado una pantalla en el techo para los niños, le puesto los angels eyes con las de cortesía, he llevado toma de mechero a la parte trasera... Que no es que sea la primera vez que le hago algo, por eso me resulta súper raro que no funcione una cosa tan sencilla



[xikopiropo]

Buenas gente!!!! Sigo dándole vueltas en los ratos libres que no son muchos jajaja... Otra cosa que se me ha ocurrido.... y si llevo los cables del tirador del maletero (el que abre el maletero) hasta la consola central??? Funcionaria para poder abrir desde el botón??? No me apedreis si es una sandez como la galaxia de grande jajaja
