luisferparra
Forista
Buenas,
Tal como comentais en varios post, me he hecho con uno de los paquetes que vende BMW donde te vienen todos los componentes para poner el Parrot en el coche. El paquete en sí trae un Parrot CK3000 Evolution con sus componentes (botonera, micro, "componente negro" y "componente Azul", así como el Multican y el cable ISO).
He leido muchas veces que es facilísimo conectar todos los cables... hasta que abres los paquetes y ves la maraña de cables que vienen, y te entran dudas.
Pretendo además, ir haciendo fotos de todo el proceso, porque he visto que hay bricos para poner el connects2 (http://www.bmwfaq.com/f67/brico-ins...0-connect2-ppar006-cargador-gps-y-tfn-194073/ by neo_eon) pero ninguno para el Multican/ISO, y así hacer un pequeño brico... pero para eso ya abriré otro post :drinkers
Además, buscando información por la página de parrot, me encuentro con en teoría las instrucciones de montaje, pero el Multican que viene en dichas instrucciones para el BMW tiene 14 pines, cuando el que a mi me han dado tiene 16 :-&
A lo que vamos...

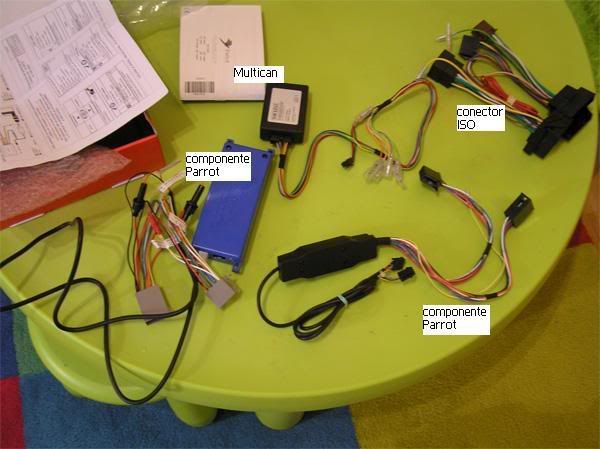

aquí una foto de lo que viene (he omitido varios componentes como el teclado, micro, etc)
Empecemos con lo que tengo claro, y al final las dudas.

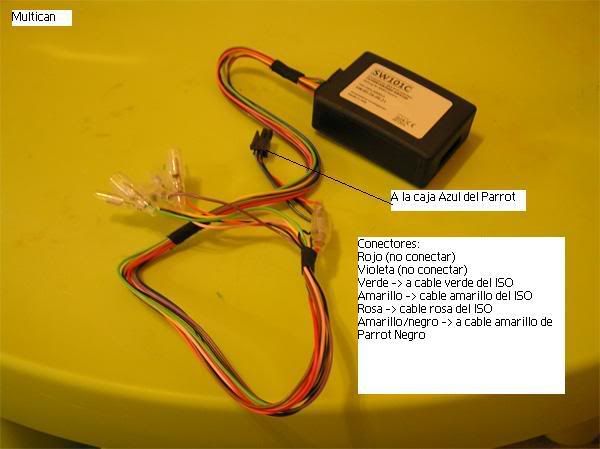

Multican.
Según las escuetas instrucciones que venían, las conexiones son tal como comento en la foto.
El multican trae (para ser conectados):
-Cable Naranja (en la foto digo que es rojo pero es naranja). NO conectar
-Cable Violeta. NO conectar.
-Cable Verde -> a cable verde en el ISO
-Cable Amarillo -> a cable amarillo en el ISO
-Cable Rosa -> a cable Rosa en el ISO
-Cable Amarillo/Negro -> a cable Amarillo en el componte Negro del Parrot.
-Conector Macho igual que el Macho del teclado.
Las conexiones son correctas?????????? Los cables naranja y violeta no deben conectarse???
Seguimos con el componente Negro del Parrot. Una fotico.
Este cable lleva las siguientes conexiones:
-Un conector a la caja azul del Parrot
-Un conector Hembra, para conectar el macho del TEclado o del Multican.
-Cable Amarillo: a conectar al cable amarillo/negro del Multican
-Conector grande (varios cables, no se como se llaman) macho con el "clic" en el medio -> A conectar al único Conector Hembra grande con "clic" en el medio del ISO
-Conector Hembra grande con el "clic" en el medio -> que conectará con el conector macho marrón y grande con "clic" en el medio que está en el ISO.
Son correctas estas conexiones??

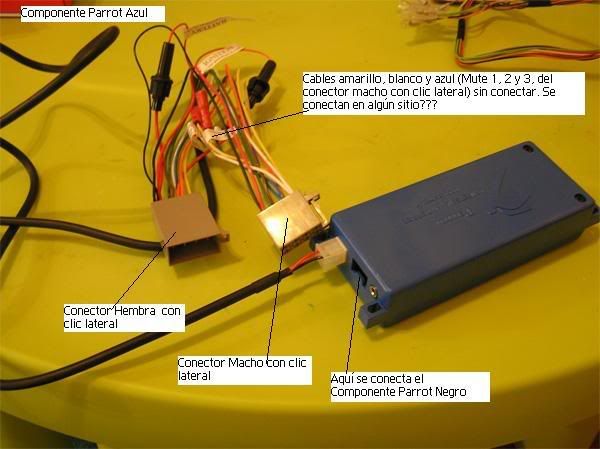

Vayamos con el Componente Azul del parrot.
Las conexiones son:
-De la misma caja zul, hay que conectar el micro y un conector (pequeño) del Parrot Negro.
-Conector grande macho con el "clic" en un lateral -> A conectar al único Conector Hembra grande con "clic" en el lateral del ISO
-Conector Hembra grande con "clic" lateral, a conectar con conector macho negro con clic lateral del ISO
Son correctas estas conexiones??
Qué son los cables amarillo, blanco y azul con Mute 1, 2 y 3 que salen del conector macho?? NO se deben conectar??

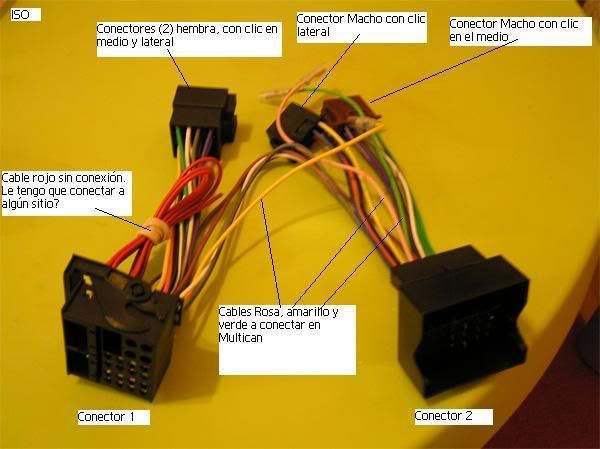

Y la última foto, la del ISO.
Tiene las siguientes conexiones:
-Conector marrón Macho grande con clic central -> a Conector Hembra grande con clic central del Parrot Negro
-Conector negro Macho grande con clic lateral -> a conector Hembra grande con clic lateral del Parrot Azul
-Conector Hembra grande con clic central -> conector Macho grande con clic central del Parrot Negro
-Conector Hembra grande con clic lateral -> Conector Macho grande con clic lateral del Parrot Azul
-Cable Amarillo -> Cable amarillo del Multican
-Cable Verde -> Cable Verde del Multican
-Cable Rosa -> CAble Rosa del Multican.
-Cable Rojo enrollado (???)
-Conector 1 y Conector 2 de la foto (???)
DUDAS:
*El Cable Rojo enrollado... qué hago con él??
*Los conectores 1 y 2, suongo que uno irá a la radio... o cómo les conecto?? (todavía no he abierto y no se lo que me encontraré)... cómo conecto el ISO al sistema???
*Los cables que vienen como Mute del parrot azul, se conectan o hacen la misma función la conexión de cable amarillo/negro del Multican con el amarillo del componente negro del parrot??
*Si os fijais, tengo 2 conectores macho para el control del parrot: uno el del teclado, y otro que viene del Multican, pero SOLO una conexión hembra en el componente Negro del Parrot. Tengo que comprar un cable para poder conectar las dos?? cuál conecto?? Si conecto el teclado, qué no funcionará en el volante multifunción?? O tengo que conectarlo sí o sí el cable que viene del multican??
*Lo que he leido del Can High, Can Low, K-Bus, qué es eso?? qué cables son??
*Los cables de fibra óptica... qué hago con ellos?? como los vuelvo a conectar???
Gracias por aclararme cualquier duda amigos.
