Fotos lampara para mesa taller

Tema en 'Clásicos BMW.' iniciado por dequincey, 12 Jun 2020.

  1. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    para pasar el rato
    hay un monton de lamparas industriales de los cincuenta que pueden darnos buen servicio
    no es cuestion de comprar nuevo, sino de actualizar y acondicionar y reparar,...
    tambien son clasicas

    teneis algo de esto ?

    Última edición: 12 Jun 2020
  2. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    en este caso

    una estupenda lampara elte, usaban bombillas bipolo de 25w 220v con casquillo tipo auto, que alumbraban poco, aunque estéticamente son impecables, con sus roscas, su pintura martele,...

    pero la cuestion iba mas alla, las rotulas esfericas no encajaban bien

    [​IMG]

    cuando compras cosas de sesenta años de edad es lo que pasa

    mi deduccion es que faltaba una pieza entre ellas, pues ambas semiesferas tenian el mismo rebaje, asi

    [​IMG]

    puedo fabricar aros de goma practicamente de cualquier medida, entiendo que lo propio hubiera sido teflon, pero me debo conformar

    [​IMG]


    [​IMG]


    [​IMG]

    un paso mas, luego cuento lo del casquillo y cierre de la tulipa

    A e1000iodh le gusta esto.
  3. JOSE MANUEL MUÑOZ RONCERO

    JOSE MANUEL MUÑOZ RONCERO En Practicas Miembro del Club

    Registrado:
    12 Feb 2019
    Mensajes:
    174
    Me Gusta:
    224
    Modelo:
    M635; E9 3.0
    Unete a BMW FAQ Club Unete a BMW FAQ Club Unete a BMW FAQ Club
    Pudiera ser que además actuara como elemento de fricción entre ambas semiesferas?

    A dequincey le gusta esto.
  4. saicaman

    saicaman Forista Legendario Moderador Miembro del Club

    Registrado:
    26 Dic 2003
    Mensajes:
    7.653
    Me Gusta:
    1.530
    Ubicación:
    De la mano del electrón de Heisenberg
    Modelo:
    E24- E31- otros
    Yo tengo una de "fuelle", tiene algún año... pero no tantos.

    A dequincey le gusta esto.
  5. Ebid

    Ebid Forista

    Registrado:
    1 Sep 2006
    Mensajes:
    3.039
    Me Gusta:
    2.834
    Ubicación:
    Málaga
    Me da la impresión de que no veo todas las fotos.
    Seguramente ya lo sepas, eso es una Pfaff Elte PL 800, complementaban las máquinas de coser de la marca.

    Te faltan las tuercas de semipalometa y la base de tornillo para sujetarla al borde de una mesa.
    Para la bombilla, hay bombillas led de formato clásico con filamentos de zafiro, 4000K, que dan abundante luz con un rendimiento cromático más que aceptable.

    A dequincey le gusta esto.
  6. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    es posible,
    mi deduccion es simplemente geometrica, si el rebaje de las semiesferas encajase uno en otro, pues perfecto, pero al ser del mismo diametro es imposible que encajen, de aqui la necesidad de la pieza
    una pieza de teflon aseguraría buen deslizamiento al ajustar el angulo, pues la lámpara debe ser regulable, para lo que conviene lo que bien apuntas, si

  7. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    gracias
    dado que conoces la lampara, sabes decirme si la pieza de goma que me he inventado era asi en origen ? o en su defecto, como se conseguia el encaje de las semiesferas ? encontre la lampara desguazada

    tengo las tuercas de semipalometa, pero no los tornillos, por lo que de momento vamos asi poco a poco

    he decidido cambiar el casquillo por uno mas modernillo, ademas tengo que solucionar el amarre de la tulipa, y lo hare todo de una vez

  8. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun

    que es eso del fuelle ?

  9. Ebid

    Ebid Forista

    Registrado:
    1 Sep 2006
    Mensajes:
    3.039
    Me Gusta:
    2.834
    Ubicación:
    Málaga
    Nunca desmonté ninguna pero tú razonamiento parece correcto aunque supongo que la arandela debía ser de cuero en vez de goma.

  10. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    desde luego que no seria de goma, la he puesto de goma porque no puedo fabricar otra cosa

    el cuero no tendria rigidez suficiente para mantener la forma, mantener el aro en su geometria quiero decir, lo veo imposible, se meteria hacia adentro

    si te preocupa la edad de la lampara, ya habia plasticos y baquelita en los cincuenta
    el casquillo de la bombilla mismo es de baquelita, yo apuesto por algo asi, mas que metalico por el motivo de la friccion que apuntaba @JOSE MANUEL MUÑOZ RONCERO

    Última edición: 13 Jun 2020
  11. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    cuento lo del casquillo


    como de costumbre las imagenes estan desordenadas, como no se pueden subir al foro, pues es lo que hay

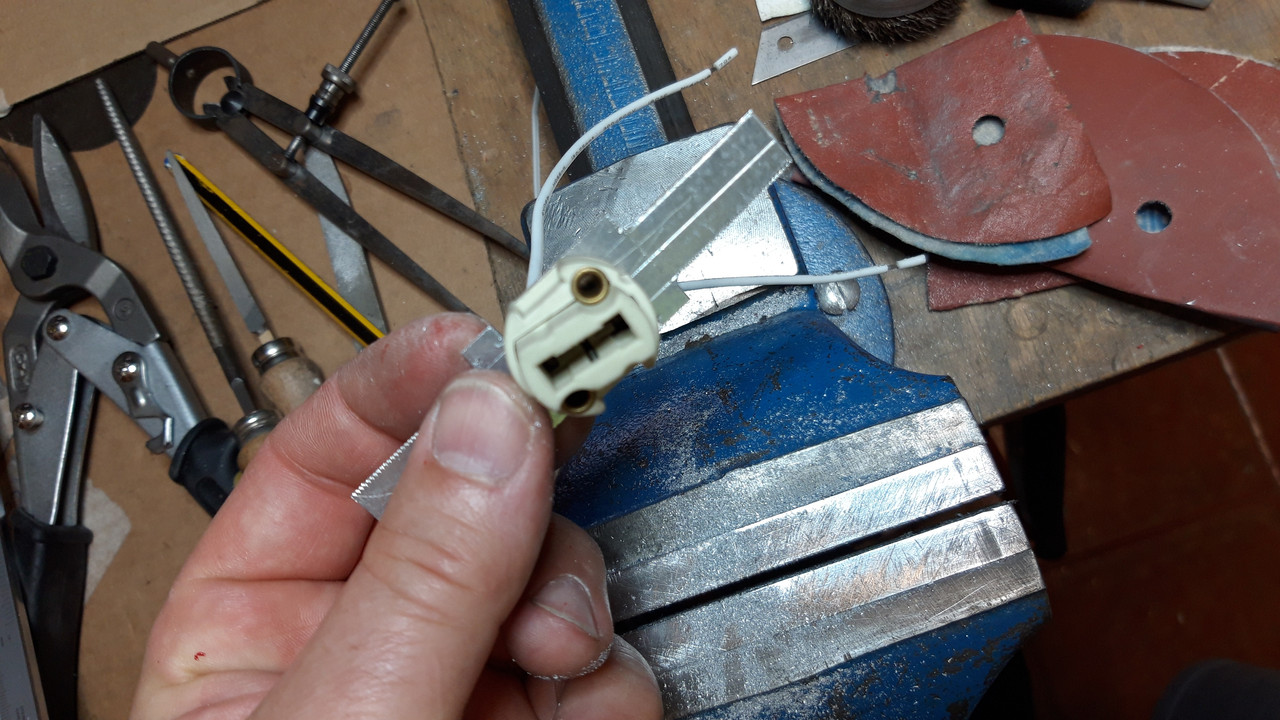

    la tulipa debe soportarse y girar desde el casquillo
    [​IMG]

    inicialmente pense solo en soportar el casquillo, pero no vale asi

    [​IMG]

    el interruptor va al fondo

    [​IMG]

    [​IMG]

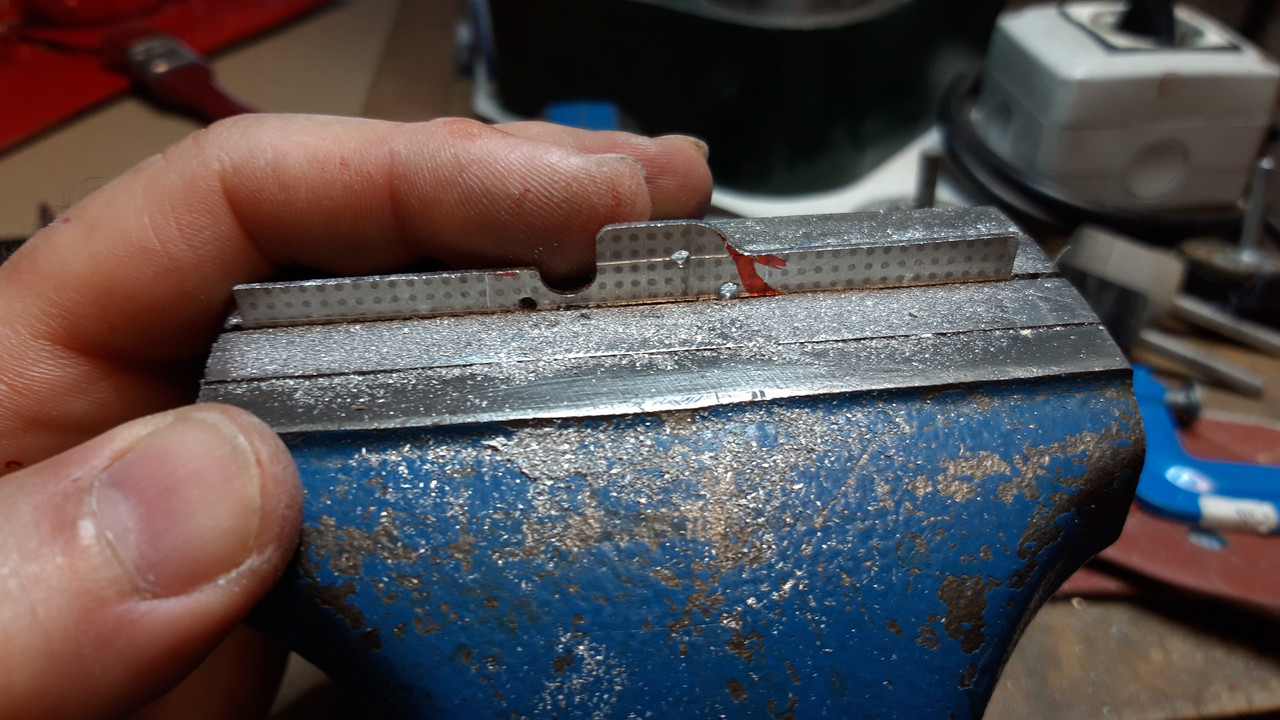

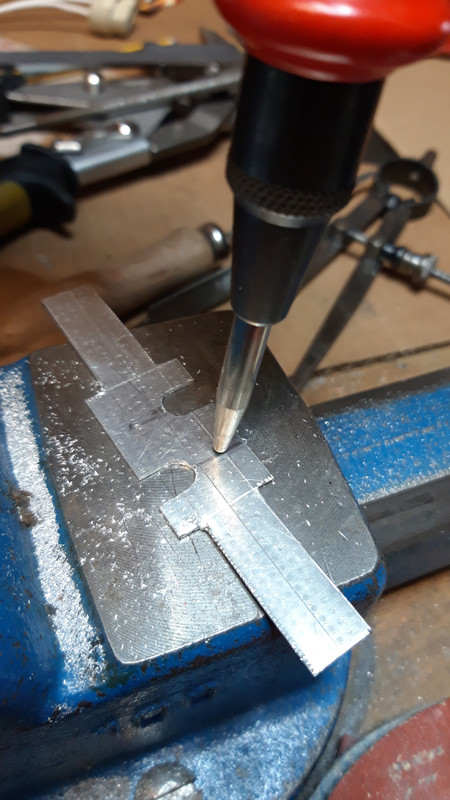

    con una pieza asi podre fijar ambos y soportar el casquillo

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  12. Ebid

    Ebid Forista

    Registrado:
    1 Sep 2006
    Mensajes:
    3.039
    Me Gusta:
    2.834
    Ubicación:
    Málaga
    Yo me refería a la idea de si la arandela puede actuar como elemento de fricción, con los materiales de la época lo más probable es que fuese un anillo de cuero o cobre.

    La baquelita es de principios del S.XX, se popularizó muy deprisa al ser el primer plástico sintético, para los 50 ya estaban disponibles unos cuantos más.

    No veo el portalámparas en ninguna foto solo tu descripción de "tipo auto", basándome en eso puede ser uno de los usados en UK de 15 o 22mm de bayoneta.

  13. Ebid

    Ebid Forista

    Registrado:
    1 Sep 2006
    Mensajes:
    3.039
    Me Gusta:
    2.834
    Ubicación:
    Málaga
    Ahora veo fotos.

    Para el portalámparas yo intentaría adaptar un E14 (o E27 si hubiese sitio), hay mucha más variedad y calidad de bombillas LED.

  14. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun

    el cobre me vale el cuero imposible por lo que ya he explicado

    el portalamparas es de bayoneta si

  15. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    e27 imposible, es muy grande, el e14 tampoco por el amarre, el que yo he elegido es perfecto, ahora veras porque,

    Última edición: 13 Jun 2020
  16. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun

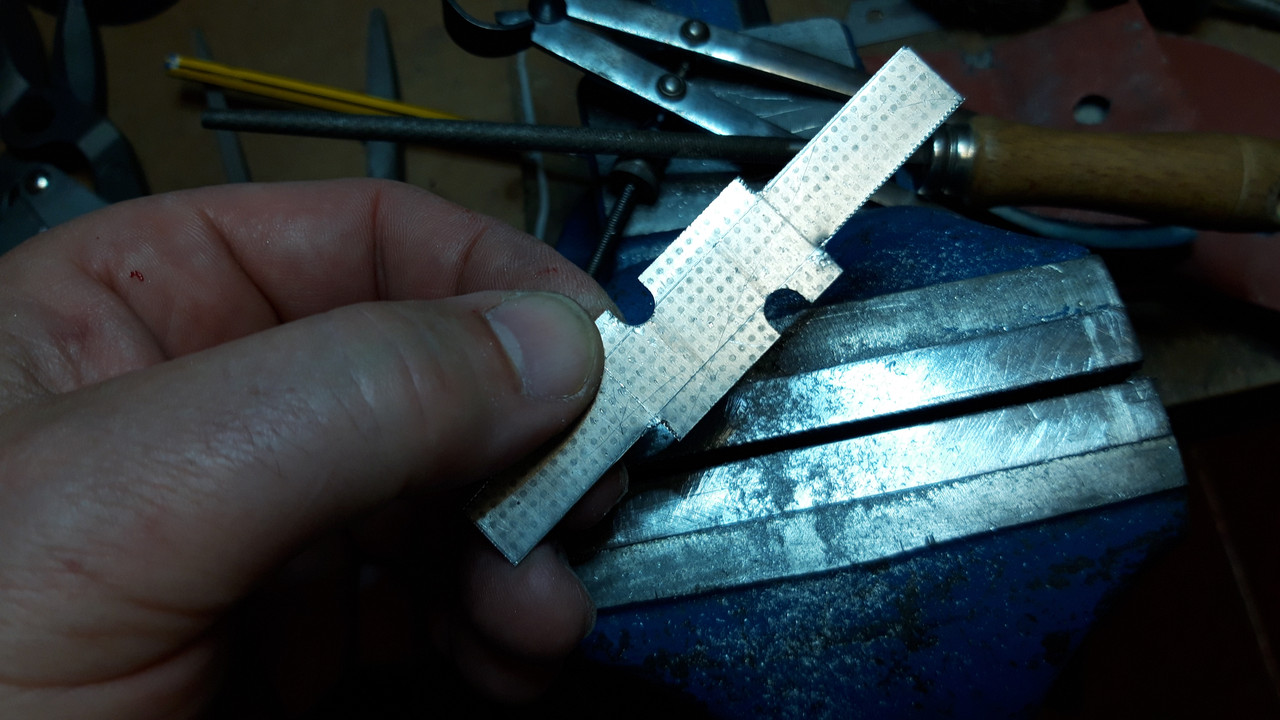

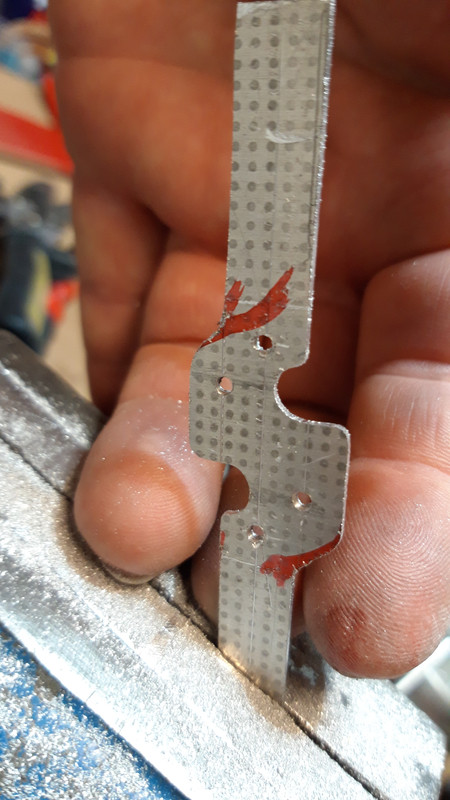

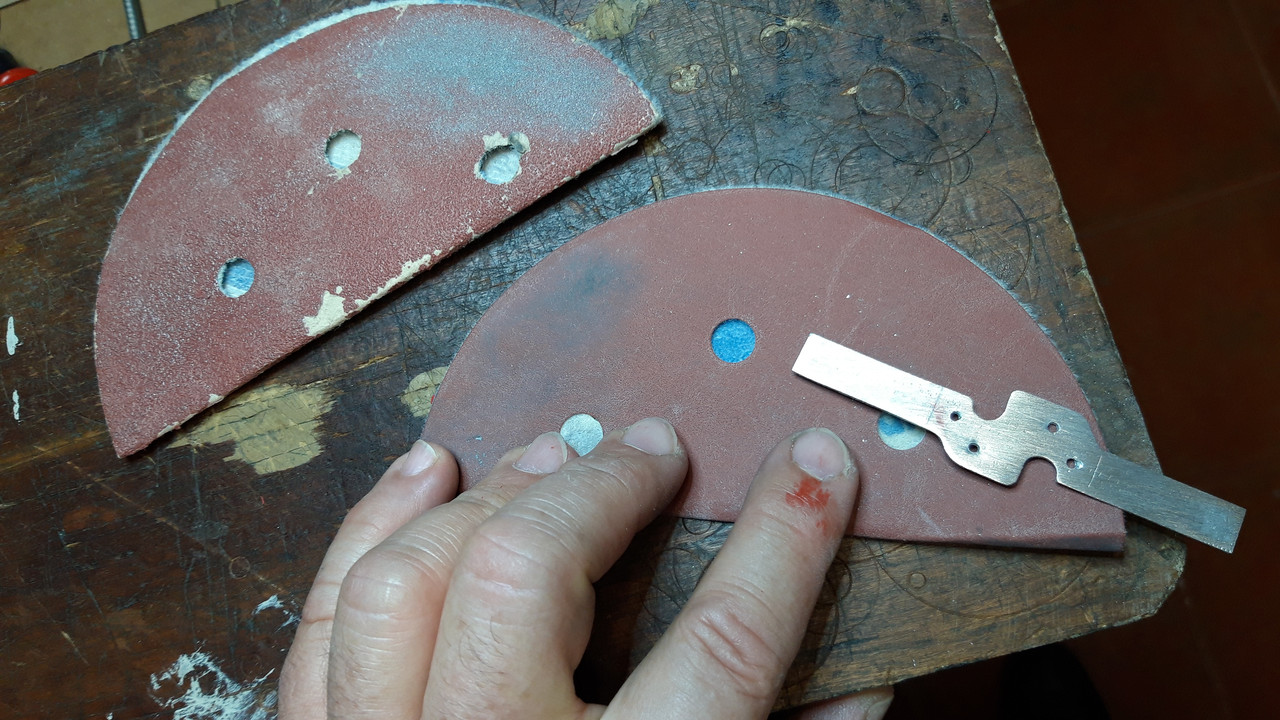

    este es el esquema y la pieza final
    [​IMG]

    [​IMG]

    [​IMG]

    la evolución

    [​IMG]

    soprta el casquillo y retiene la tulipa

    [​IMG]

    [​IMG]

    A KORANDO le gusta esto.
  17. Ebid

    Ebid Forista

    Registrado:
    1 Sep 2006
    Mensajes:
    3.039
    Me Gusta:
    2.834
    Ubicación:
    Málaga
    Buena manufactura.

    Hay portalámparas E14 con el mismo tipo de amarre (tornillos paralelos al eje)

  18. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    gracias, me voy a quedar con esto ahora, ya tengo resultados,...

  19. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    desordenadas, lo siento


    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    es montable, tiene su gracia, pero por un momento pense que casi no lo consigo

    [​IMG]

    [​IMG]

    [​IMG]

    A KORANDO le gusta esto.
  20. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    el resultado es mas elegante de lo que me esperaba,...

    [​IMG]o

    [​IMG]

    [​IMG]

    A e1000iodh y e9cmm les gusta esto.
  21. Ebid

    Ebid Forista

    Registrado:
    1 Sep 2006
    Mensajes:
    3.039
    Me Gusta:
    2.834
    Ubicación:
    Málaga
    El orgullo que da el trabajo bien hecho...

    A KORANDO le gusta esto.
  22. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    asi es,
    muchas gracias por comentar

  23. e9cmm

    e9cmm Forista

    Registrado:
    23 Ago 2006
    Mensajes:
    1.245
    Me Gusta:
    301
    Ubicación:
    madrid (spain)
    Modelo:
    e9,e30,e24,e23
    Muy chula, ideal para hojear los manuales y libros de taller, le das a todo, no se te resiste ningún cacharro,y contentos de caer en tus manos y volver a lucir con orgullo.
    Saludos

    A dequincey le gusta esto.
  24. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    Mincantan los cacharros, si...

  25. JOSE MANUEL MUÑOZ RONCERO

    JOSE MANUEL MUÑOZ RONCERO En Practicas Miembro del Club

    Registrado:
    12 Feb 2019
    Mensajes:
    174
    Me Gusta:
    224
    Modelo:
    M635; E9 3.0
    Unete a BMW FAQ Club Unete a BMW FAQ Club Unete a BMW FAQ Club
    Las formas redondeadas clásicas, son preciosas.
    Puedes estar muy muy contento, el resultado es espectacular.
    Además hay que alabar tu ojo crítico, que ve más allá del presente ruinoso y se representa el futuro esplendoroso.
    Ha quedado un poco recargado, pero es lo que quería expresar.
    Cuidaros.

  26. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    si es un buen resumen, bien dicho

    para mi lo que marca la diferencia es la calidad de la manufactura inicial, sin calidad inicial no hay recuperación que valga

  27. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    un detalle de la pieza que nos ha salvado la lampara

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  28. jdavid300

    jdavid300 En Practicas

    Registrado:
    23 Dic 2012
    Mensajes:
    383
    Me Gusta:
    467
    Ubicación:
    Vitoria
    Modelo:
    2002 - Z3 - M3
    Muy bonita, la primera foto terminada parece de catálogo.

    Enhorabuena y gracias por compartir.

  29. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun
    gracias
    es agradecida, si

  30. dequincey

    dequincey Forista Senior

    Registrado:
    5 Nov 2009
    Mensajes:
    6.737
    Me Gusta:
    4.364
    Ubicación:
    bio - 68 año
    Modelo:
    be em be e neun

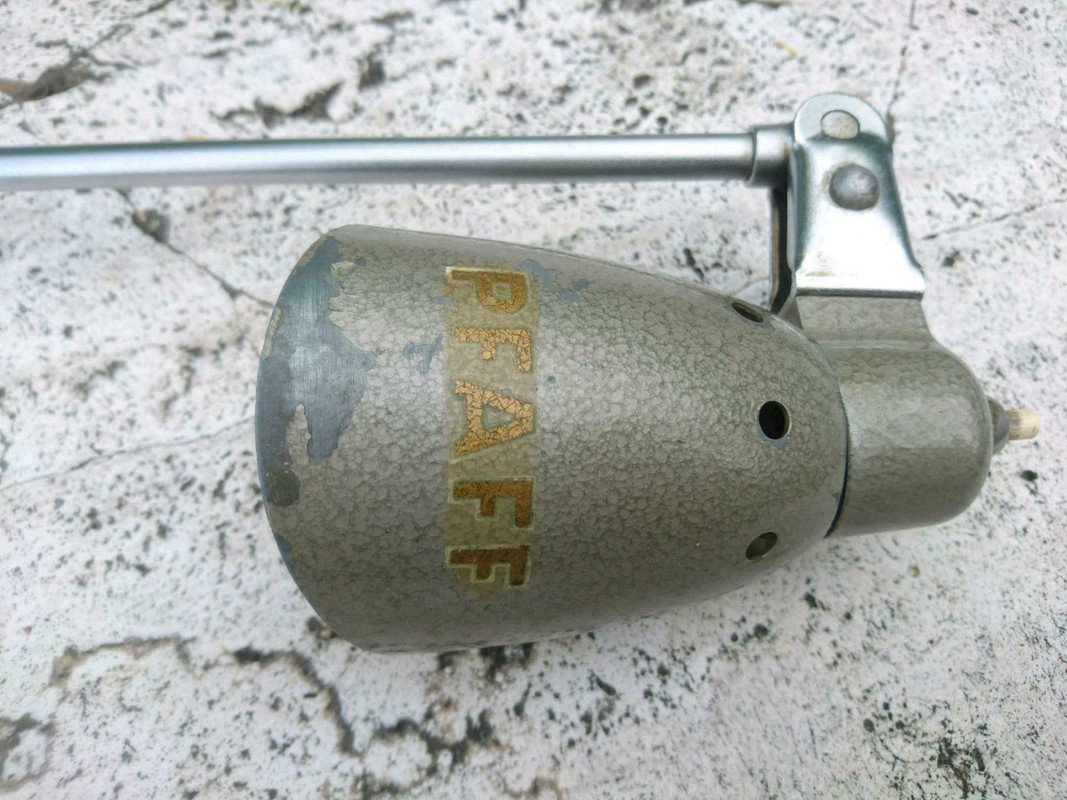

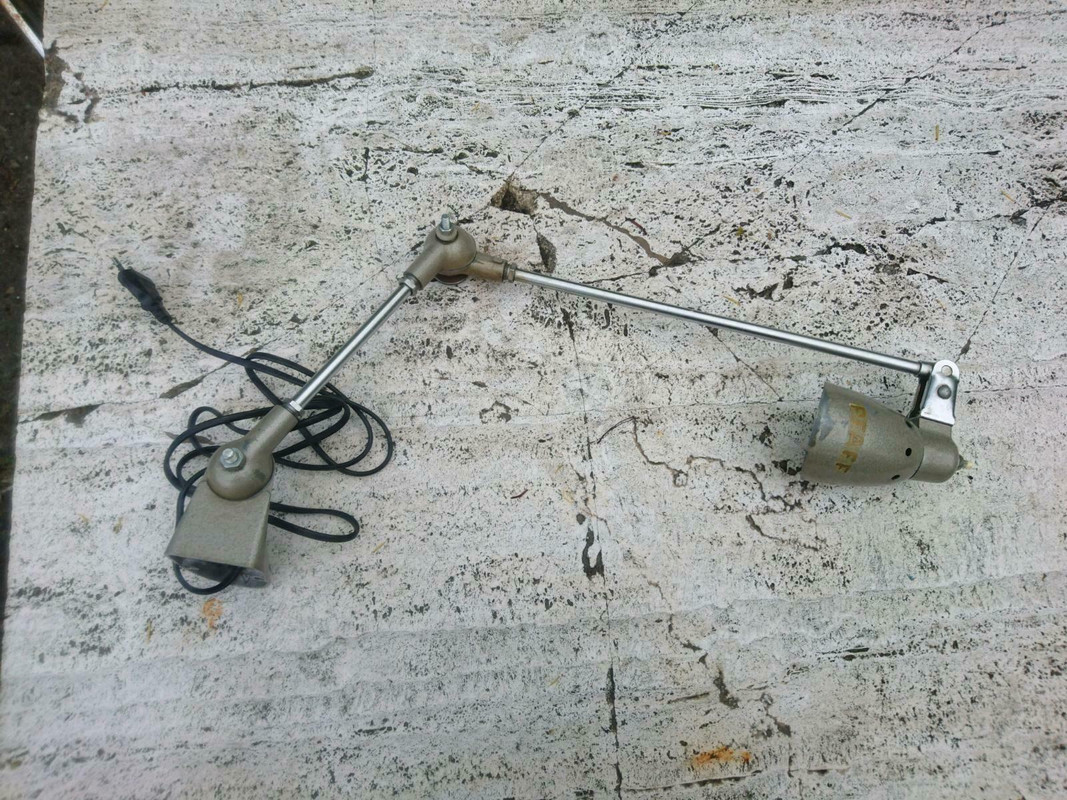

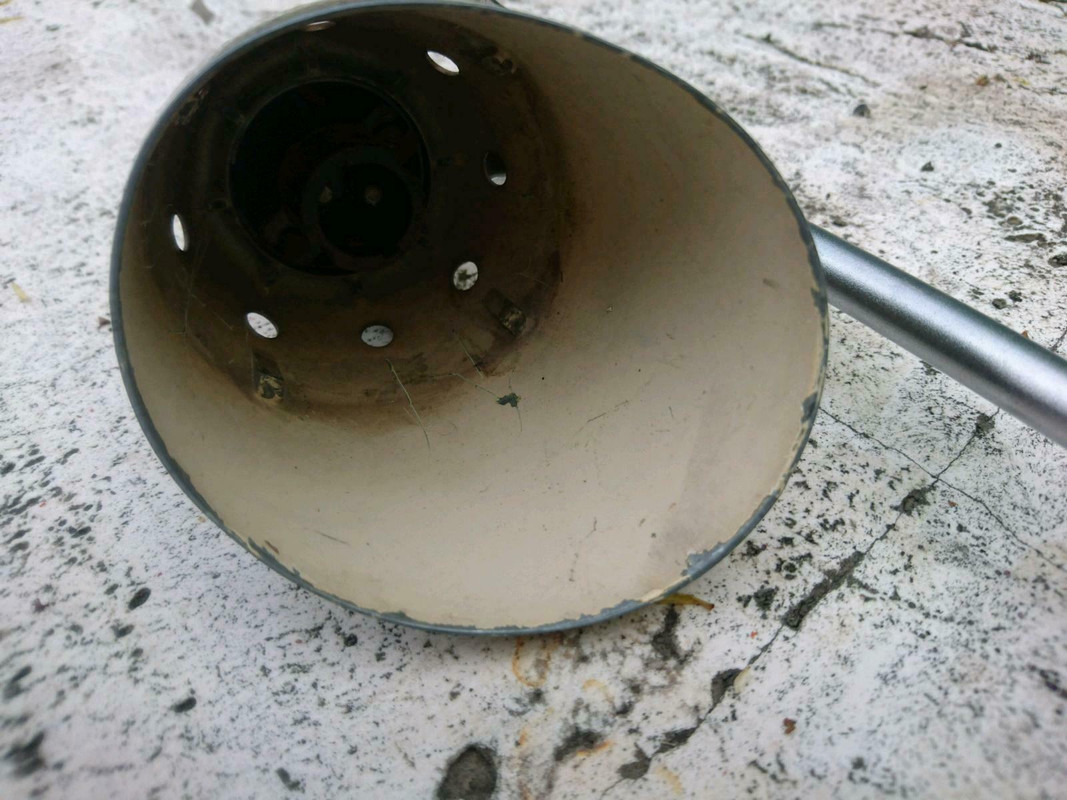

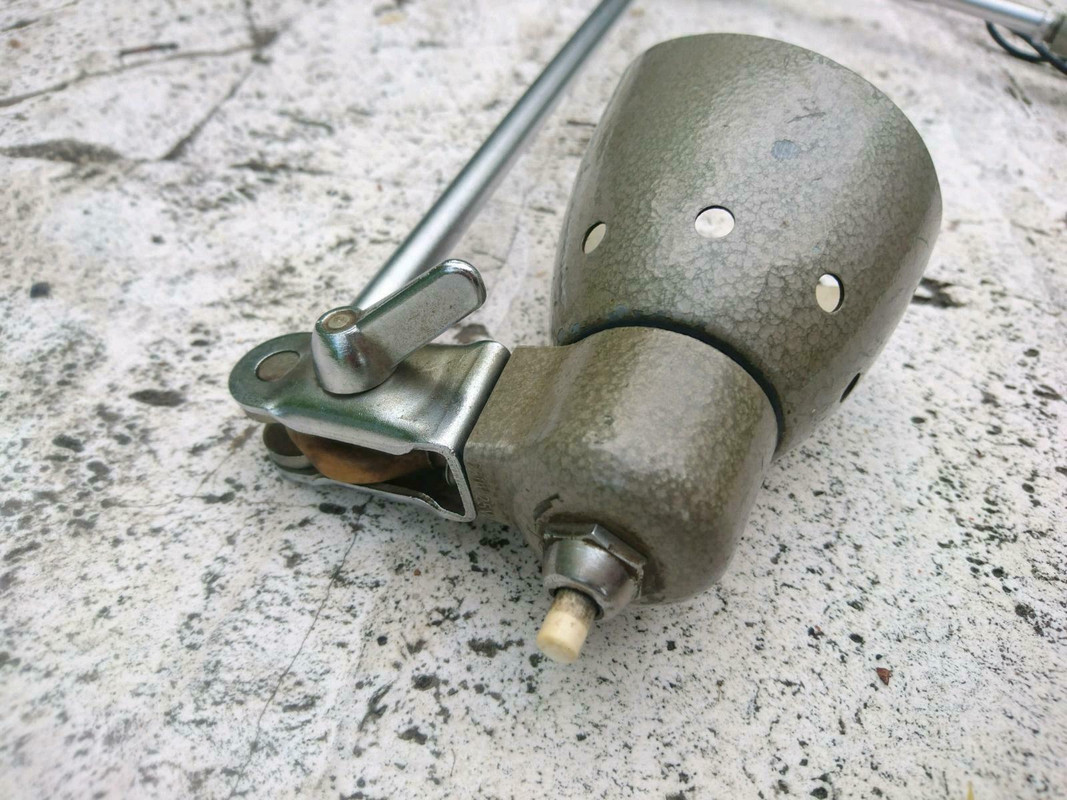

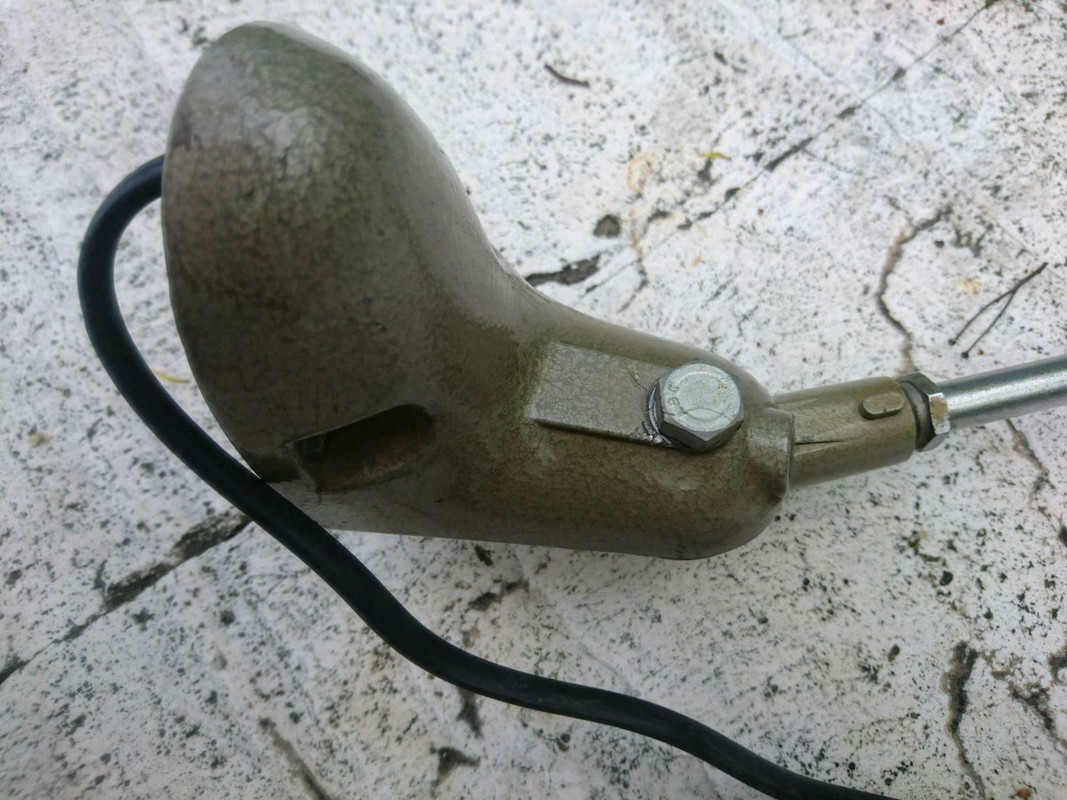

    cuan cierto lo que dijiste, yo compre esto:

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    asi en principio no hacia suponer grandes fiestas...de hecho la tulipa se caia de su soporte, malos presagios...

    Última edición: 15 Jun 2020
