GUIA EQUIPOS DE MÚSICA BMW HARMAN KARDON (HK)
Este documento pretende ser una guia para ayudar a escoger el equipo de música de nuestro futuro BMW, pero también para entender que equipamiento de música lleva nuestro actual BMW.
Describiremos los diferentes modelos de equipos de música, instalados en varios modelos de BMW, y detallaremos el equipamiento concreto de los X1 U11 y X2 U10 (aunque es exactamente el mismo en otros modelos).
BMW llama RAM al módulo central del equipo de música. RAM significa Receiver Audio Module, que se podría traducir por Módulo Receptor de Audio. Equivale al sintonizador y amplificador.
Hay tres tipos de RAM ó Módulo Receptor de Audio: el básico (para el equipo de serie), el medio (para el S674A), y el superior (para el S688A).

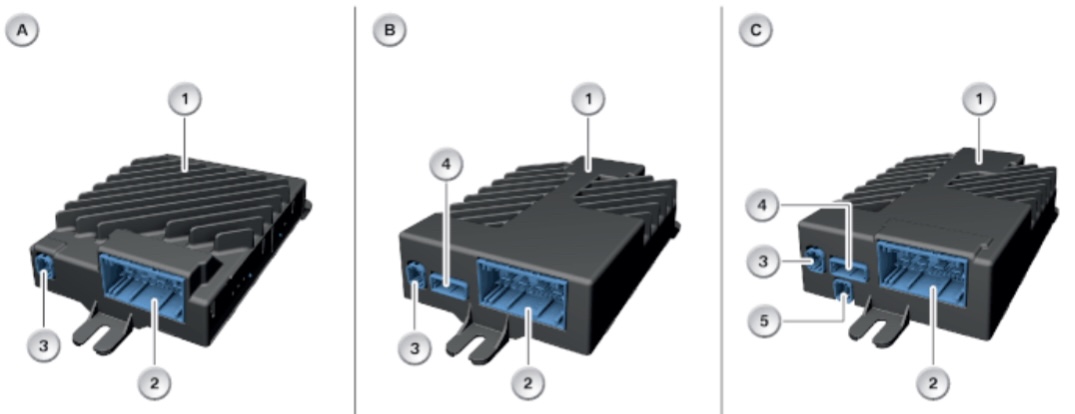

*Foto. El Módulo Receptor de Audio básico (A), el medio (B) y el superior (C).

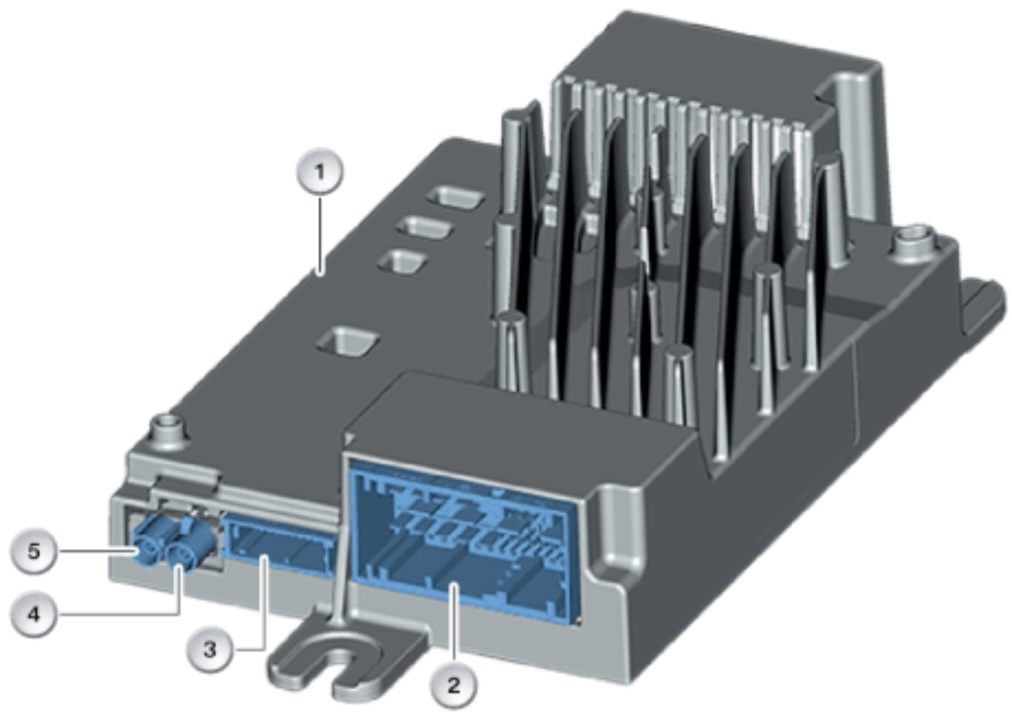

Módulo de receptor de audio (RAM) (1), conector de 42 pins para GNSS, GPS, HU-H, etc. (2), conector de 4 pins para DAB / SDARS (3), conector de 18 pins (4), conector de 4 pins para TV (5).
*Foto. Ejemplo de RAM o Módulo Receptor de Audio de tipo medio (existen varias versiones).
El Módulo de Recepción de Audio de tipo medio (1), con la conexión para la antena de AM/FM (4) y (5), y los conectores para la HU-H, los altavoces, etc. (2) y (3).
COMO IDENTIFICAR NUESTRO EQUIPO DE MÚSICA:
Visualmente, si en las tapas de rejilla de los altavoces de las puertas pone un logo o un nombre, ese es el fabricante de nuestro equipo de música. En BMW, las tapas de los tweeters (altavoces pequeños) de las puertas acostumbran a ser rejillas metálicas y llevan el logo de Harman Kardon. Existen otros BMW más exclusivos con equipos Bowers & Wilkins, Bang & Olufsen e Individual.
El equipamiento de serie de cada modelo puede variar, pero el más común incluye un amplificador integrado de 4 canales (módulo RAM), sin amplificador dedicado, y 4 altavoces medios.
Altavoz medio parte inferior puerta delantera izquierda / derecha (1), altavoz bajo woofer debajo de los asientos delanteros izquierda / derecha (2), altavoz medio parte inferior puerta trasera izquierda / derecha (3), RAM (4).
Altavoz medio frontal central (1), tweeter parte superior puerta delantera izquierda / derecha (2), altavoz medio parte inferior puerta delantera izquierda / derecha (3), altavoz bajo woofer debajo de los asientos delanteros izquierda / derecha (4), altavoz medio parte inferior puerta trasera izquierda / derecha (5), tweeter parte superior puerta trasera izquierda / derecha (6), RAM (7), tweeter frontal central (8).
EQUIPAMIENTO S677A SISTEMA DE ALTA FIDELIDAD DSP PROFESIONAL:
EQUIPAMIENTO S688A HARMAN KARDON SURROUND (ENVOLVENTE) SOUND SYSTEM:
Harman es una multinacional del sonido, de origen USA, que actualmente, y desde hace unos años, pertenece a Samsung, que la compró a un fondo de inversiones. Harman tiene marcas tan conocidas como Harman Kardon, Infinity, Mark & Levinson, JBL, Arcam, AKG, Lexicon, Revel, dbx, Crown, Martin, Soundcraft, AMX, BSS y la antigua Becker (de hecho, muchos de los equipos de nuestros BMW llevan la etiqueta Harman Becker y estan fabricados en Polonia). Tiene acuerdos de fabricación con la empresa americana Garmin.
Versión 12/05/2025
Saludos.
Edito PDF: https://www.bmwfaq.org/attachments/...1/?temp_hash=6b349c9e54acbeeb95e905c2583d9428
Este documento pretende ser una guia para ayudar a escoger el equipo de música de nuestro futuro BMW, pero también para entender que equipamiento de música lleva nuestro actual BMW.
Describiremos los diferentes modelos de equipos de música, instalados en varios modelos de BMW, y detallaremos el equipamiento concreto de los X1 U11 y X2 U10 (aunque es exactamente el mismo en otros modelos).
BMW llama RAM al módulo central del equipo de música. RAM significa Receiver Audio Module, que se podría traducir por Módulo Receptor de Audio. Equivale al sintonizador y amplificador.
Hay tres tipos de RAM ó Módulo Receptor de Audio: el básico (para el equipo de serie), el medio (para el S674A), y el superior (para el S688A).
*Foto. El Módulo Receptor de Audio básico (A), el medio (B) y el superior (C).
Módulo de receptor de audio (RAM) (1), conector de 42 pins para GNSS, GPS, HU-H, etc. (2), conector de 4 pins para DAB / SDARS (3), conector de 18 pins (4), conector de 4 pins para TV (5).
*Foto. Ejemplo de RAM o Módulo Receptor de Audio de tipo medio (existen varias versiones).
El Módulo de Recepción de Audio de tipo medio (1), con la conexión para la antena de AM/FM (4) y (5), y los conectores para la HU-H, los altavoces, etc. (2) y (3).
COMO IDENTIFICAR NUESTRO EQUIPO DE MÚSICA:
Visualmente, si en las tapas de rejilla de los altavoces de las puertas pone un logo o un nombre, ese es el fabricante de nuestro equipo de música. En BMW, las tapas de los tweeters (altavoces pequeños) de las puertas acostumbran a ser rejillas metálicas y llevan el logo de Harman Kardon. Existen otros BMW más exclusivos con equipos Bowers & Wilkins, Bang & Olufsen e Individual.
- Ojo, en coches de segunda mano, existen casos de vehiculos con las tapas metálicas de Harman Kardon y Bowers & Wilkins pero debajo no llevan altavoz. Son tapas falsas compradas en China.
- Pero la mejor manera de identificarlo es mirar los códigos de equipamiento que aparecen en la oferta del vendedor o en la factura. En caso de no tenerlos, se pueden conseguir en las múltiples páginas web que a partir de la descodificación del VIN del coche desglosan todo el equipamiento.
- SA674, 674: Modelo S674A Sistema Hi-Fi Harman Kardon (el único disponible en X1/X2)
- SA676, 676: Modelo S676A Sistema de altavoces HiFi
- SA677, 677: Modelo S677A Sistema de Alta Fidelidad DSP Profesional
- SA688, 688: Modelo S688A Harman Kardon Surround Sound System
- SA6F1, 6F1: Modelo S6F1A Bowers & Wilkins High End Sound System
- SA6F2, 6F2: Modelo S6F2A Bang & Olufsen High End Surround System
- SA752, 752: Modelo S752A Individual Audio Logic 7 Top HiFi Optical AudioSystem
El equipamiento de serie de cada modelo puede variar, pero el más común incluye un amplificador integrado de 4 canales (módulo RAM), sin amplificador dedicado, y 4 altavoces medios.
- En el caso concreto del X1 U11 y X2 U10, según varias fuentes, el equipo de serie incluye un total 100 Watts y 6 altavoces: 4 altavoces medios en la parte inferior de las puertas y 2 bajos woofer debajo de los asientos delanteros.
- Utiliza el RAM o Módulo Receptor de Audio básico.

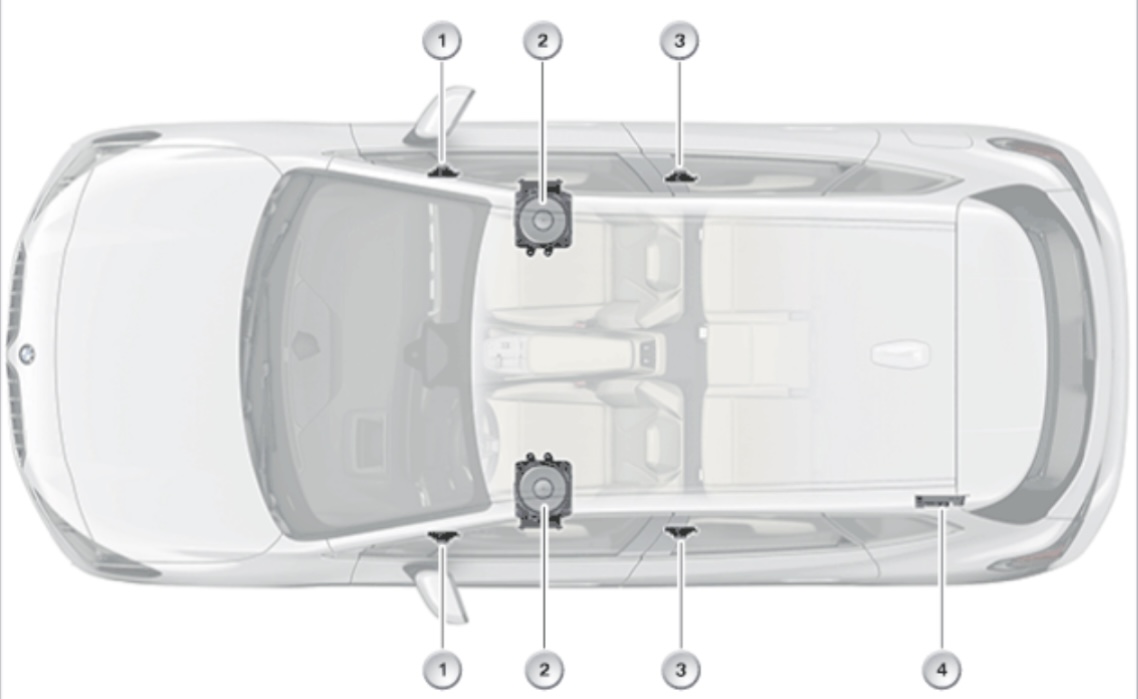

Altavoz medio parte inferior puerta delantera izquierda / derecha (1), altavoz bajo woofer debajo de los asientos delanteros izquierda / derecha (2), altavoz medio parte inferior puerta trasera izquierda / derecha (3), RAM (4).
- En los X1 U11 y X2 U10, y según algunas fuentes, los altavoces serían de 6,5”, pero creo que debe ser un error y en realidad son de 4”, 100mm, 4 ohms (los mismos que lleva la HK S674A). Estan ubicados en la parte inferior de las puertas.
- Además, en los huecos donde deberían ir los pequeños tweeters que no llevan los equipos de serie hay unas tapas (en la parte superior de las puertas). En las primeras unidades estaban tapados con un embellecedor en forma de rejilla de plástico, bastante elegante, parecido al metálico pero de plástico y sin logo. En las unidades actuales, el hueco se cierra con una tapa de plástico duro liso bastante feo.
- Formado por 1 amplificador integrado con 8 canales (solo se utilizan 7), sin amplificador dedicado, sin DSP ni ecualizador gráfico, con 10 altavoces, incluido woofer (2 ohms).
- Pocos coches equipan este modelo y rápidamente fue sustituido por el S674A. No muy diferente del amplificador de serie, solo tiene un poco más de calidad en los altavoces y sobretodo más cantidad de altavoces (de 4 pasa a 10 unidades).
- A diferencia del S688A que tiene separados en dos canales los dos woofers de debajo los asientos, el S676A los tiene juntos en un mismo canal, lo que es una limitación.
- Equipa los modelos anteriores de X1 y X2, los X1 U11 y X2 U10, i3, i8, Serie 1, Serie 2, Mini.
- Es el pariente modesto o reducido del S688A para coches pequeños. Con calidad decente no audiófila, es un paso por encima del S676A porque incluye un mini amplificador dedicado.
- Utiliza el RAM o Módulo Receptor de Audio medio.

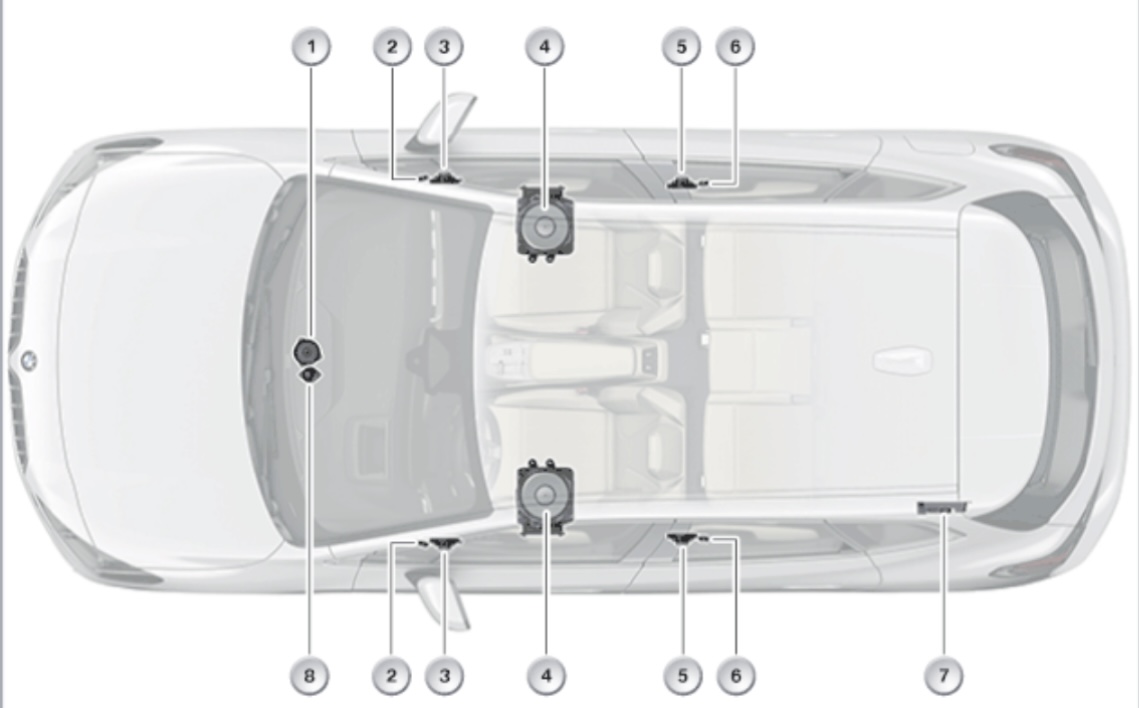

Altavoz medio frontal central (1), tweeter parte superior puerta delantera izquierda / derecha (2), altavoz medio parte inferior puerta delantera izquierda / derecha (3), altavoz bajo woofer debajo de los asientos delanteros izquierda / derecha (4), altavoz medio parte inferior puerta trasera izquierda / derecha (5), tweeter parte superior puerta trasera izquierda / derecha (6), RAM (7), tweeter frontal central (8).
- Tiene poca potencia igual que el S676A. En algunas fuentes (incluido BMW) indican una potencia máxima de 360 Watts (Amplificador Clase D), pero en realidad son 205 Watts. En otras (incluido HK UK) indican que incluye Logic7 (sonido surround envolvente), pero es incorrecto.
- Formado por un amplificador integrado con 8 canales (solo se utilizan 7), con un amplificador dedicado ubicado en el maletero, sin ecualizador gráfico, solo tiene controles de agudos, graves, etc y menos opciones de personalización, con 12 altavoces, entrada analógica.
- Al igual que el S688A, tiene separados los dos woofers de debajo los asientos en dos canales.
- Los 4 altavoces medios 4”, 100mm, 4 ohms, de serie en la parte inferior de las puertas,
- 4 tweeters 1”, 25mm, adicionales en la parte superior de las puertas con la rejilla plateada y el logo de Harman Kardon,
- 2 bajos woofers 9”, 255mm, 2 ohms, debajo de los asientos delanteros (entre el lateral exterior del asiento y el pilar B o marco de la puerta),
- Y 2 frontales encima del tablero (1 medio 4”, 100mm, 4 ohms, y 1 tweeter 1”, 25mm).
- 1 canal está formado por el tweeter y el altavoz medio de la puerta derecha delantera (si, lo normal sería un canal para cada uno, pero BMW utiliza un mismo canal y despues separa los dos altavoces con un filtro).
- Otro canal para el tweeter y el altavoz medio de la puerta derecha trasera.
- Otros dos canales de la misma forma para las puertas izquierdas.
- 1 canal para el tweeter y el altavoz medio frontales de encima del tablero.
- 1 canal para el woofer de debajo del asiento delantero derecho y otro canal para el izquierdo (algunas fuentes dicen que los dos woofers van por el mismo canal, pero los diagramas indican claramente 2 canales y, si solo fuera 1 canal entonces las cuentas no saldrían).
- Y quedaría un octavo canal para unos hipotéticos altavoces en la bandeja trasera del coche, que seguramente no han puesto para no restar espacio al maletero.
EQUIPAMIENTO S677A SISTEMA DE ALTA FIDELIDAD DSP PROFESIONAL:
- Era un equipo Premium, con 10 canales, aunque solo utilizaba 9, con Logic7, y un amplificador muy potente, con 16 altavoces, pero rápidamente fue sustituido por el S688A.
EQUIPAMIENTO S688A HARMAN KARDON SURROUND (ENVOLVENTE) SOUND SYSTEM:
- Equipa los X3, X5, Serie 3, Serie 4, Serie 5.
- Utiliza el RAM o Módulo Receptor de Audio superior.
- Es una evolución del S677A, del cual es muy similar, con un sonido envolvente aunque no tan maravilloso como debería. Con una potencia máxima de 600/680 Watts.
- Formado por un amplificador integrado con 10 canales (solo se utilizan 9), con un amplificador dedicado muy potente con entrada digital (bus de datos digital MOST), con sonido envolvente Logic7, con ecualizador gráfico de 7 bandas, con 16 altavoces, incluyendo 2 woofers (de 2 ó 8 ohms según las fuentes), 7 medios y 7 tweeters repartidos por todo el coche.
- El enlace entre la unidad principal y el amplificador DSP se realiza por fibra óptica para mantener la señal digital del DSP sin tener que realizar una conversión digital analógica que implique pérdida de calidad.
- También existe una versión con 464 Watts y otra en el Serie 4 con 655 Watts y 18 altavoces (en lugar de 16).
- Tiene un precio de alrededor de 1.200 Euros aprox, pero puede variar según el modelo, y obligar a añadir otras opciones con coste (por ejemplo packs, etc).
Harman es una multinacional del sonido, de origen USA, que actualmente, y desde hace unos años, pertenece a Samsung, que la compró a un fondo de inversiones. Harman tiene marcas tan conocidas como Harman Kardon, Infinity, Mark & Levinson, JBL, Arcam, AKG, Lexicon, Revel, dbx, Crown, Martin, Soundcraft, AMX, BSS y la antigua Becker (de hecho, muchos de los equipos de nuestros BMW llevan la etiqueta Harman Becker y estan fabricados en Polonia). Tiene acuerdos de fabricación con la empresa americana Garmin.
Versión 12/05/2025
Saludos.
Edito PDF: https://www.bmwfaq.org/attachments/...1/?temp_hash=6b349c9e54acbeeb95e905c2583d9428
