Electricidad Instalacion camara marcha atras

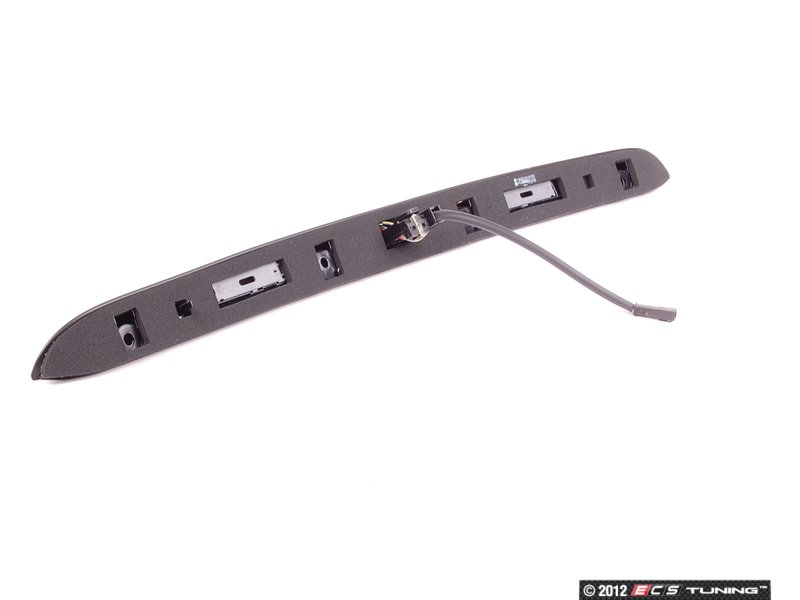

Si, esa parte se quitarla, yo me refiero a la parte de dentro, donde se pone la bombilla y por ejemplo, en mi caso al quitar toda la moldura del maletero, detras se ve una chapa en cada hueco del plafon de luz, eso es lo que no se desmontar



Vale pues a ver entonces cuando desmonte como me apaño para pasar el cable, aunque tambien habia pensado comprar una goma no muy gruesa y pegarla toda alrededor de la moldura



Ya está faena hecha! Lo más difícil pasar el cable por el manguito del maletero, un poco de paciencia alambre y fairi lo demás es bastante fácil, corte y empalme el cable RCA sin problemas, y el positivo y negativo de la luz trasera.
Lo que en mi radio no me ha hecho falta conectar los cables rojos del RCA en ningún sitio al poner la marcha atrás ya me iba.
Muchas gracias por vuestra ayuda compañeros



Compañero como te has apañado para pasar el cable por la moldura del maletero y luego pasarlo al propio maletero? Has comprobado si te entra agua por ahi?



No lo pase por ahi, no sabia desmontar el interior de los plafones y no quise cargarmelos, por eso digamos que rodee por debajo la moldura con el cable, como puse en una foto anteriormente



Pues digamos q lo he pegado a la junta y he apretado fuerte y la propia junta al ser de espuma el cable se queda integrado lo he lavado y de momento no veo rastros de agua



En un coupe??? .... yo estoy en ello pero de momento solo he entrado al habitaculo.... no consigo desmontar la moldura del umbral de la puerta



Lo mio en berlina, yo las molduras interiores de debajo de las puertas no desmonte ninguna, simplemente con los dedos haciendo un poco de palanca se puede pasar el cable



Exacto yo hice lo mismo



Me voy a poner a ello ahora.

Yo pasé el cable de la cámara entre la chapa del portón y la moldura, no me entra agua que yo sepa, pero si que vi al desmontar la moldura que el cable de la cámara se ha quedado plano, como un papel de fumar, pero funciona.

@SrGarcia94 Hablas de que tienes que pulsar la app para que se ponga la marcha atrás, si has conectado la corriente de la cámara al cable azul/amarillo de la luz de marcha atrás, en el mazo de cables de la radio, ¿en que color de cable lo has conectado? Porque yo lo tengo hecho en el amaríllo, pero creo que el correcto es el marron cuyo pin es el 8 del canbus.



Ya solucione lo del agua jaja.
Si, lo tengo conectado al azul/amarillo y cerca de la radio solo al RCA amarillo, probe de conectarlo tambien como tu lo llevas, al amarillo que hay doble por asi decirlo, pero no hacia absolutamente nada. Y como no me quise arriesgar conectando a otros cables sin saber se quedo sin conectar, por eso tengo que ponerla manualmente jaja.
Si encuentras cual es el dichoso cable me comentas...
Por cierto, me comento un comprador del famoso chino (aunque no tiene la misma radio para e46) que debia conectarlo al marron que sale del canbus, dejando por asi decirlo la caja del canbus sin el cable marron y el rojo del cable RCA de la camara, empalmado directamente a ese marron.



El cable azul/amarillo es este?








El conector parece diferente al que ha puesto el compi Pepocrew



El cable yo lo saque del cable que va al conector del piloto trasero que va en el porton del maletero, el pequeño vamos.



Entonces no he dicho nada, no tenia ni idea



Si si, se como son, me refiero a que no tenia ni idea de que el compañero tenia un compact, pensaba que era una berlina.



Gracias, sí, es un compact, a ver ahora como paso hasta ahí abajo el cable...
He buscado el cable en el piloto trasero derecho, que es donde está la luz de marcha atrás y entiendo que el cable que supuestamente será es el que está más a la izqda de la foto.



Compañero, no se si sere solo yo pero muchas de las imagenes que subes no puedo verlas, prueba si quieres desde la web subirimagen.me
Si consigues conectar el cablecito rojo, comentanos por aqui por favor
PD: Ahora si se ve la foto y si, es el de la izquierda



Sí, perdón por lo de las imágenes, he estado un rato poniedo enlaces hasta que he conseguido que apareciese.

A ver, lo que pasa es que no puedo conectar el cable rojo sin punta de la cámara al de luz de marcha atrás porque están bastante lejos y no me llega....

No entiendo....



No puedes hacerlo llegar hasta cerca del cable de marcha atras? Prueba a pasarlo por otro sitio, creo que deberia llegarte sobrado



A ver, de la cámara salen los cables con conector que acaban en amarillo y rojo, en el rojo va conectado el conector hembra rojo que acaba en dos cables sin conector, el masa y el de corriente.



El cable rojo sin conector es el que debo conectar a la luz de marcha atrás, si estiro el cable en diagonal hasta la luz de marcha atrás no me llega, si lo pasase entre molduras y eso para esconderlo no llega ni a la mitad del camino.




Con el cable amarillo que viene desde la radio y que se conecta en la otra punta de la cámara, al cual le sale también otro cable rojo que entiendo que también tengo que empalmar junto con el otro cable a la luz de marcha atrás, tengo exáctamente el mismo problema.


P.D. Lo de las imágenes acabo de probarlo en subirimagen y me pasa lo mismo, algunas se ven en el foro, otras no y no me deja eliminar el icono del aspa cuando no carga la imágen.. Ademas cuando redacto el post me suele aparecer la primera imágen aunque luego no aparezca cuando lo he posteado.



Me parece raro que no te llegue... El RCA que tienes que conectar a la camara directamente tampoco te llega? A mi me sobra cerca de metro y medio de cable



En esta imágen que pongo está todo el esquema, el cable que marco arriba es imposible que llegue a la luz de marcha atrás, y el de abajo tampoco llega...



Si, esos dos rojos van a la luz de marcha atras
